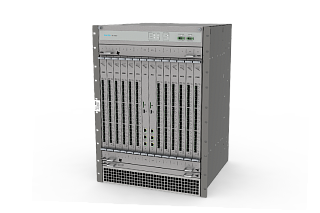

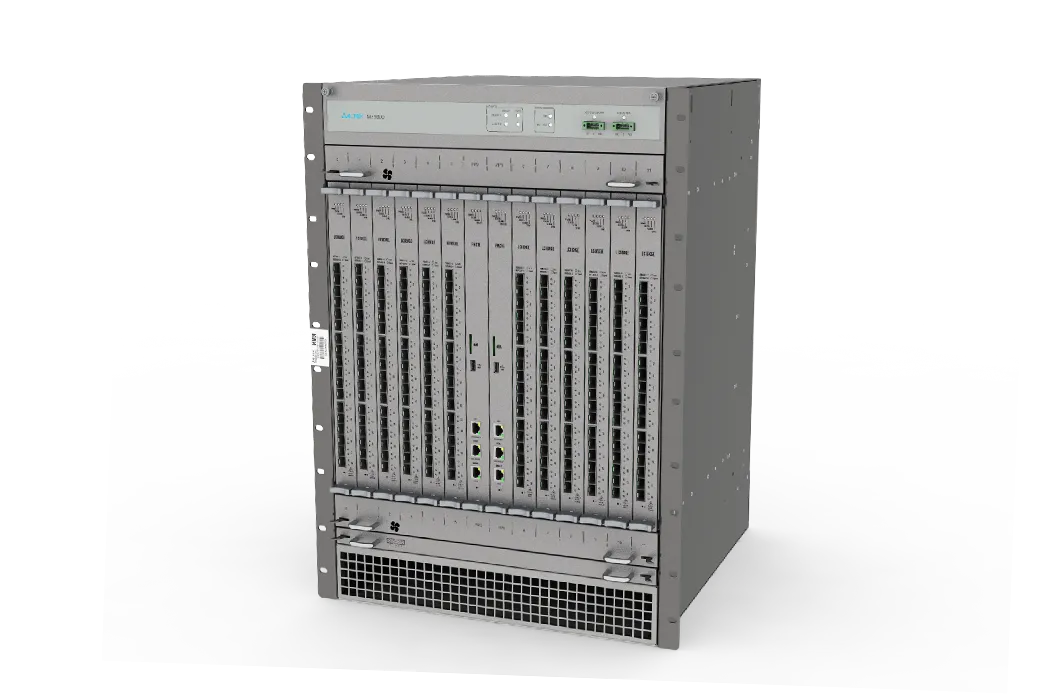

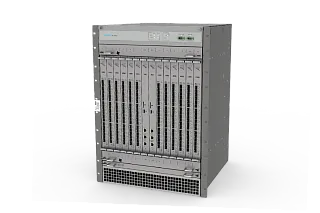

ME5000M – Магистральный маршрутизатор Eltex

Статус ТОРП
ME5000M – Магистральный маршрутизатор Eltex
ME5000M – Магистральный маршрутизатор Eltex

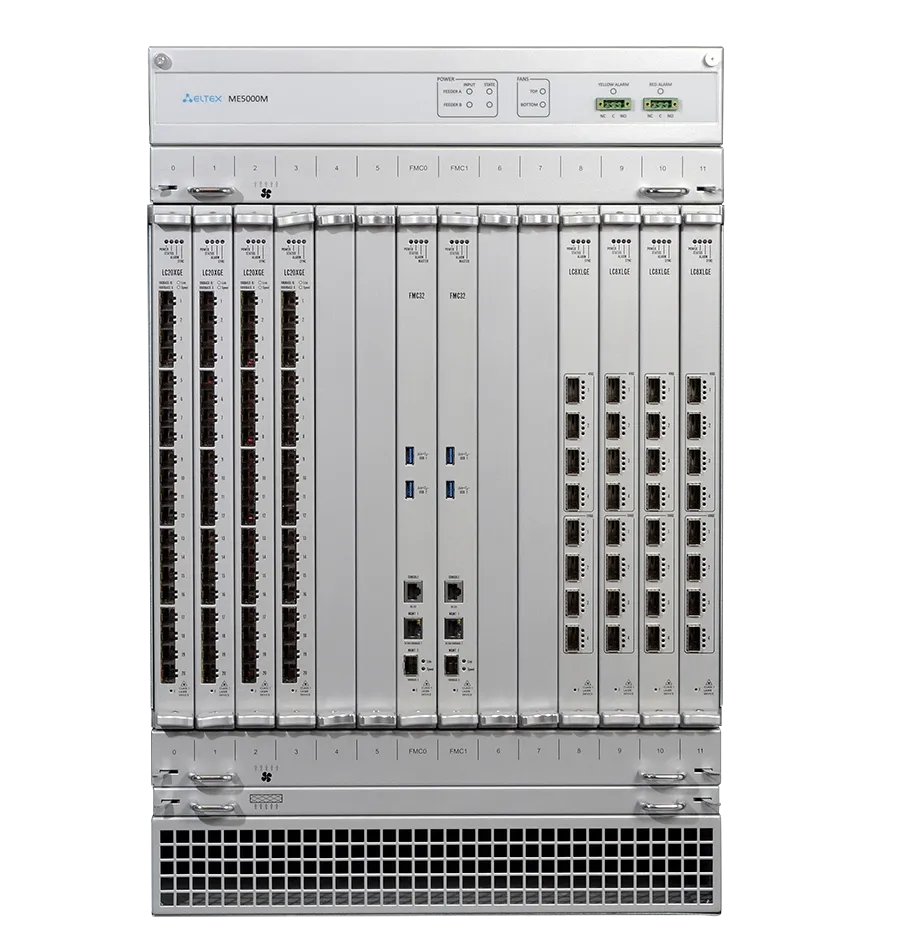

DC power input (2), слоты для модулей FMC (2), LC (12), модули вентиляции (2) в составе
Под заказ
Взять на тест-драйв
Данное оборудование Вы можете взять на тест от 30 дней с нашей бесплатной доставкой!* Уточните все условия у нашего специалиста.
*Тест-драйв оборудования доступен только для юрлиц.
  • Описание
  • Технические характеристики
  • Файлы
Описание

Ключевые преимущества:

  • Надежное и высокопроизводительное решение
  • Широкая поддержка механизмов коммутации MPLS
  • Резервируемые блоки питания с возможностью горячей замены

Магистральный маршрутизатор MЕ5000M от российского производителя Eltex (реестр ЕРРРП (ТОРП): ТКО-838/22) — устройство, специально разработанное для сетей операторов связи. Это устройство обладает высокой плотностью портов и предназначено для использования в качестве агрегирующего маршрутизатора и маршрутизатора границы транспортной IP/MPLS-сети. Они обеспечивают экономичное, надежное и высокопроизводительное решение, которое идеально подходит для создания точек присутствия оператора и обеспечения передачи данных крупным заказчикам с высокими требованиями к надежности.

Благодаря своей многофункциональности и высокой производительности, маршрутизаторы ME5000M могут эффективно обрабатывать большие объемы данных и обеспечивать стабильное функционирование сети оператора в условиях интенсивного трафика.

ME5000M - это маршрутизатор, который входит в серию ME5000 и предлагает единообразное программное обеспечение и интерфейсы управления. Этот устройство обладает широким спектром функций, включая поддержку MPLS, MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизацию Multicast-трафика с протоколами PIM-SM/PIM-SSM/MSDP/Anycast PIM и обширные возможности QoS. Благодаря этим возможностям, ME5000M может быть использован в качестве граничного маршрутизатора сети для терминации клиентских сервисов.

ME5000M предлагает расширенные возможности управления трафиком, что делает его идеальным решением для организаций с высокими требованиями к качеству обслуживания. Размещение модулей в шасси ME5000M осуществляется в соответствии со стандартами индустрии — 19″ евроконструктив 15U. В шасси предусмотрены два слота для установки модулей управления и коммутации FMC, а также 12 слотов для установки линейных модулей LC, что позволяет создавать настраиваемые конфигурации под любые задачи.

Отказоустойчивость ME5000M обеспечивается не только резервированием источников питания (1+1), но и применением сменных модулей вентиляции, что гарантирует бесперебойную работу устройства даже при непредвиденных ситуациях. Кроме того, все резервируемые блоки легко заменяются на работающем устройстве, минимизируя время простоя и обеспечивая непрерывную работу сети.

Прайсовая цена в Новосибирске и Москве с доставкой по всей России доступна по запросу.

Технические характеристики
Производительность
  • Производительность фабрики коммутации модуля FMC32 - 3,06 Тбит/с
  • Максимальная производительность коммутационной фабрики - До 6,1 Тбит/с при установке двух модулей FMC32
  • Оперативная память - До 64 Гб на модуле FMC32
  • Максимальная пропускная способность на слот:
    • До 255 Гбит/с при установке одного модуля FMC32
    • До 510 Гбит/с при установке двух модулей FMC32
    • Линейные модули обеспечивают обработку данных на скорости wirespeed при размере пакетов не менее 256 байт
  • Количество модулей маршрутизации и управления - До 2 модулей FMC на шасси
  • Количество линейных модулей - До 12 модулей LC на шасси
  • Расположение модулей - Вертикальное
  • Резервирование и надежность:
    • Резервирование модулей маршрутизации и управления
    • Резервирование ПО
    • Распределённая схема электропитания, два ввода питания
    • Резервирование модулей вентиляции
Ресурсы
  • Количество очередей - 96K на линейный модуль
  • Емкость базы маршрутов FIB
    • До 2M маршрутов IPv4/1,3 M IPv61 при использовании модулей LC20XGE и LC8XLGE (фактическая вместимость FIB зависит от длины префикса)
    • Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
  • Емкость таблицы MAC-адресов
    • До 750 000 на линейный модуль для LC20XGE, LC8XLGE
    • Ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
  • Емкость базы маршрутов RIB
    • До 72M маршрутов IPv4
    • До 32M маршрутов IPv6
    • Определяется объемом свободной оперативной памяти
  • Количество L3-сабинтерфейсов
    • До 96K на устройство
    • До 8К на линейный модуль для LC20XGE и LC8XLGE
  • Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - До 16K на устройство (при использовании только LC20XGE и LC8XLGE)
  • Количество MPLS LSP (транспортных туннелей) - До 16K на линейную карту при использовании LC8XGE/LC20XGE
  • Количество ARP-записей - До 57K на линейную карту при использовании LC8XGE/LC20XGE
  • Количество VRF (MPLS L3VPN) - До 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
Модули маршрутизации и управления
  • FMC32, производительность - 3,06 Tbps:
    • Порт управления 1GbE RJ-45
    • Порт управления 1GbE SFP
    • Консольный порт RS-232 (RJ-45)
    • Порты для подключения USB-устройств 2 × USB 3.0
  • Линейные модули:
    • LC20XGE - 20 × 10 Gbps (SFP+), производительность 200 Gbps 720 Mpps
    • LC8XLGE - 4 × 40GE (QSFP) + 4 × 100GE/40GE (QSFP28), производительность 560 Gbps 720 Mpps
Энергопотребление модулей
  • FMC32 - До 190 Вт
  • LC20XGE - До 250 Вт
  • LC8XLGE - До 250 Вт
  • ME5000-FB - До 400 Вт
Функции интерфейсов
  • Группы интерфейсов LAG, LACP
  • Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
  • Интерфейсы IP unnumbered, функциональность Proxy ARP
  • Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
  • Равномерная балансировка трафика в группе
  • Multi-chassis LAG
  • Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
  • Traffic mirroring — SPAN, RSPAN
  • Поддержка SyncE
  • Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
  • Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс
Функции уровня L2
  • Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
  • Поддержка IEEE bridging (IEEE 802.1d)
  • Поддержка VLAN (IEEE 802.1q)
  • Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
  • Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
  • Поддержка DHCP Snooping для бридж-доменов
  • Протокол LLDP
  • Поддержка EVPN/MPLS
  • Поддержка EVPN/VXLAN
  • Поддержка Ethernet ACL
Протоколы и функции уровня L3
  • Поддержка статической unicast-маршрутизации IPv4, IPv6
  • Поддержка протокола IS-IS
  • Поддержка OSPFv2, OSPFv3
  • Поддержка Border Gateway Protocol (BGP)
  • Поддержка BGP FlowSpec для IPv4 unicast
  • Поддержка BGP Route Reflector, BDP Additional Path
  • Поддержка фильтрации маршрутов (routemap, prefix-list)
  • Поддержка маршрутизации по политикам (Policy-based routing, PBR)
  • Поддержка интерфейсов в режиме unnumbered
  • Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
  • Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
  • Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
  • Поддержка IPv4 ACL (access control lists) для транзитного трафика
  • Поддержка Ipv6 ACL (access control lists) для транзитного трафика
  • Балансировка нагрузки ECMP
  • Поддержка VRF
  • Поддержка маршрутизации между VRF (Inter-VRF routing)
  • Поддержка RIPv2/RIPng
Управление Multicast
  • Поддержка PIM-SM, PIM-SSM, Anycast RP
  • Поддержка IGMP v2/v3, SSM mapping
  • MSDP
  • Поддержка MulticastVPN поверх mLDP
  • Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)
Функции MPLS
  • Поддержка Label Distribution Protocol (LDP)
  • Поддержка LDP FRR
  • Поддержка mLDP
  • Поддержка аутентификации LDP (Md5)
  • Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
  • Поддержка аутентификации RSVP-TE
  • Поддержка RSVP-TE FRR (detour, facility)
  • Поддержка RSVP-TE end-to-end protection
  • Поддержка RSVP-TE autobandwidth
  • Поддержка Multiprotocol extensions for BGP-4
  • Поддержка BGP labeled unicast
  • Поддержка MPLS pseudowire с функционалом PW backup
  • Поддержка MPLS FAT PW (flow-aware transport)
  • Поддержка MPLS L2VPN
    • VPWS
    • VPLS LDP signalling («Martini»)
    • VPLS BGP autodiscovery/signalling («Kompella»)
    • L2VPN Inter-AS option C
  • Поддержка MPLS L3VPN
    • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
    • BGP 6VPE
    • L3VPN inter-AS option A, option C
    • Назначение меток в режиме label-per-vrf
  • Утилиты LSP ping и LSP traceroute
  • Поддержка LDPoRSVP
QoS
  • Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
  • Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
  • До восьми очередей на логический интерфейс, одна SP-очередь
  • Поддержка счетчиков на очередях QoS
  • Поддержка Weighted random early detection (WRED)
  • Настройка размера очередей и размера вспышек (burst)
  • Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
  • Маркировка и обработка QoS на основе списков контроля доступа (ACL)
  • Storm Control
Управление и мониторинг
  • Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
  • Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
  • Протокол NETCONF
  • Экспорт статистических данных (Netflow v9, v5, IPFIX)2
  • Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
  • Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
  • Удаленная смена ПО
  • Мониторинг параметров и ресурсов системы
  • Поддержка syslog
  • Синхронизация времени, протоколы NTP, SNTP
  • Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
  • Возможность ограничения скорости перехвата трафика на CPU
  • Поддержка ELTEX IP SLA
Функции обеспечения надежности
  • Резервирование модулей управления, время обнаружения аварии одного из модулей — не более 300 мс
  • Синхронизация FIB/ARP-таблиц между модулями управления
  • Graceful Restart для протоколов маршрутизации
  • Non-stop forwarding
  • Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade)
  • Хранение двух версий ПО на внутреннем накопителе
  • Возможность отката на предыдущую версию ПО при проведении обновления
Физические характеристики и условия окружающей среды
  • Вентиляция корпуса:
    • Воздушный поток спереди назад (front-to-back)
    • Два сменных модуля вентиляции с возможностью горячей замены
  • Источники питания - Два ввода питания постоянного тока 36–72 В
  • Максимальная потребляемая мощность - 4200 Вт
  • Диапазон рабочих температур - От 0 до 45 °C
  • Масса:
    • Шасси в сборе без LC/FMC – 46,7 кг
    • FMC32 – 3,42 кг
    • LC20XGE – 3,7 кг
    • LC8XLGE – 3,9 кг
  • Габаритные размеры (Ш × В × Г) - 487 × 661 × 495 мм

В будущих версиях ПО емкость будет увеличена до 4М/2,7М
2Требуется наличие модуля статистики ME5000-SM-STAT/ME5000-SM-STAT2 на всех линейных картах с активированным Netflow/IPFIX
