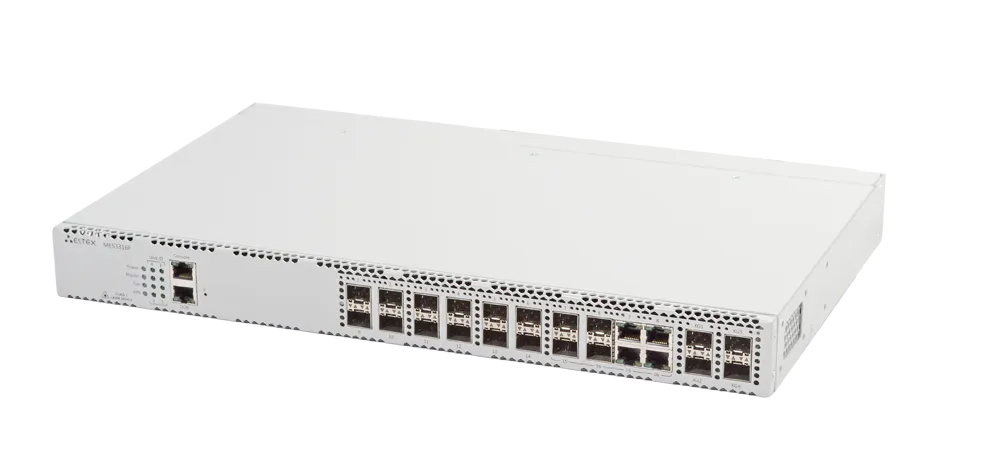

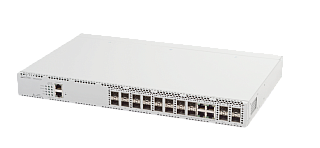

Коммутатор агрегации ELTEX MES3316F

Статус ТОРП
Коммутатор агрегации ELTEX MES3316F
Коммутатор агрегации ELTEX MES3316F
Коммутатор агрегации ELTEX MES3316F
Коммутатор агрегации ELTEX MES3316F
Коммутатор L3;
12 портов 1000Base-X(SFP);
4 комбинированных порта 10/100/1000Base-T/1000Base-X(SFP);
4 порта 10GBase-R(SFP+)
Под заказ
Партнерская цена
Как официальный дилер Eltex, мы уже с первого заказа можем предоставить Вам партнерскую цену c наилучшими условиями на рынке.
Взять на тест-драйв
Данное оборудование Вы можете взять на тест от 30 дней с нашей бесплатной доставкой!* Уточните все условия у нашего специалиста.
*Тест-драйв оборудования доступен только для юрлиц.
  • Описание
  • Технические характеристики
  • Файлы
Описание
Ключевые особенности
  • Пропускная способность 112 Гбит/с
  • Неблокируемая коммутационная матрица
  • 4 порта 10G в базовой конфигурации
  • Коммутатор уровня L3
  • Стекирование до 8 устройств
  • Резервирование источников питания с возможностью горячей замены
  • Дублированная система вентиляции
  • Front-to-Back вентиляция
Устройство MES3316F предназначено для использования в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора. Устройство имеет значительный запас по производительности благодаря универсальным интерфейсам.
Технические характеристики
Пакетный процессор Marvell 98DX3336-A1 (PonCat3)

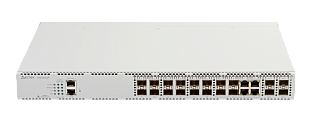

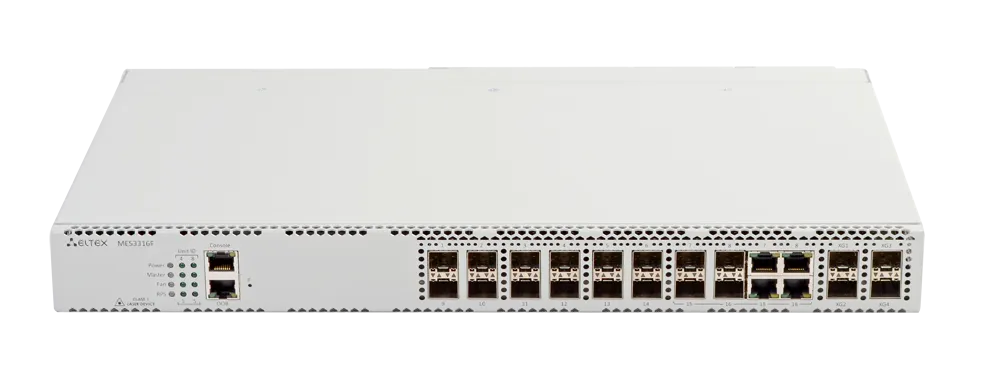

Интерфейсы

  • 12 портов 1000BASE-X/100BASE-FX (SFP)
  • 4 порта 10/100/1000BASE-T/ 1000BASE-X/100BASE-FX Combo
  • 4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
  • 1 порт 10/100/1000BASE-T (OOB)
  • 1 консольный порт RS-232 (RJ-45)

Производительность

  • Пропускная способность - 112 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 83 MPPS
  • Объем буферной памяти - 1,5 Мбайт
  • Объем ОЗУ (DDR3) - 512 Мбайт
  • Объем ПЗУ (RAW NAND) - 512 Мбайт
  • Таблица MAC-адресов - 16K
  • Количество ARP-записей2 - 4023
  • Таблица VLAN - 4094
  • Количество правил SQinQ - 1320 (ingress)/72 (egress)
  • Количество правил ACL - 3006
  • Количество маршрутов L3 IPv4 Unicast3 - 12866
  • Количество маршрутов L3 IPv6 Unicast3 - 3222
  • Количество L2 Multicast групп - 4K
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 4024
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 1006
  • Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
  • Количество VRRP-маршрутизаторов - 50
  • Максимальный размер ECMP-групп - 8
  • Количество L3-интерфейсов - 2 048
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Размер Jumbo-фреймов - 10 240 Байт
  • Стекирование -  8 устройств

Функции интерфейсов

  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back Pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo Frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port Mirroring)
  • Стекирование

Функции при работе с МAC-адресами

  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Логирование событий MAC Flapping

Поддержка VLAN

  • Поддержка Voice VLAN
  • Поддержка 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP

Функции L2 Multicast

  • Поддержка профилей Multicast
  • Поддержка статических Mullticast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP snooping Fast Leave на основе хоста/порта
  • Поддержка Pim-Snooping
  • Поддержка функции IGMP proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR

Функции L2

  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Multiprocess
  • Поддержка PVSTP+
  • Поддержка RPVSTP+
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection (LBD) на основе VLAN
  • Поддержка ERPS (G.8032v2)
  • Поддержка Flex-link
  • Поддержка Private VLAN, Private VLAN Trunk
  • Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

  • Статические IP-маршруты
  • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast)
  • Поддержка протокола BFD (для BGP)
  • Address Resolution Protocol (ARP)
  • Поддержка Proxy ARP
  • Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
  • Балансировка нагрузки ECMP
  • Поддержка функции IP Unnumbered
  • Поддержка протокола GRE

Функции Link Aggregation

  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
  • Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

  • Функциональность IPv6 Host
  • Совместное использование IPv4, IPv6

Сервисные функции

  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Green Ethernet

Функции обеспечения безопасности

  • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection
  • First Hop Security
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
  • PPPoE Intermediate Agent

Основные функции качества обслуживания (QoS):

  • Статистика QoS
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания 802.1p
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Назначение меток CoS/DSCP на основании ACL
  • Назначение меток VLAN на основании ACL
  • Настройка приоритетов 802.1p для VLAN управления
  • Перемаркировка DSCP to CoS, CoS to DSCP
  • Назначение меток 802.1p DSCP для протокола IGMP

ОАМ

  • 802.3ah Ethernet Link OAM
  • Dying Gasp
  • 802.1ag Connectivity Fault Management (CFM)
  • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

ACL (Списки управления доступом)

  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции управления

  • Загрузка и выгрузка конфигурационного файла по TFTP
  • Перенаправление вывода команд CLI в произвольный файл на ПЗУ
  • Протокол SNMP
  • SNTP (Simple Network Time Protocol)
  • NTP (Network Time Protocol)
  • Интерфейс командной строки (CLI)
  • Web-интерфейс
  • Syslog
  • Traceroute
  • LLDP (802.1ab) + LLDP MED
  • Возможность обработки трафика управления с двумя заголовками 802.1Q
  • Поддержка авторизации вводимых команд с помощью сервера TACACS+
  • Управление доступом к коммутатору – уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Функция Change of Authorization (CoA)
  • Сервер SSH, сервер Telnet
  • Клиент SSH, клиент Telnet
  • Удаленный запуск команд посредством SSH
  • Поддержка SSL
  • Поддержка макрокоманд
  • Журналирование вводимых команд
  • Системный журнал
  • DHCP Relay (Option 82)
  • DHCP Option 12
  • DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
  • Добавление тега PPPoE Circuit-ID
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование пароля
  • Восстановление пароля
  • Ping (поддержка IPv4/IPv6)
  • Сервер DNS (Resolver)

Функции мониторинга

  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка IP SLA
  • Поддержка мониторинга загрузки CPU по задачам и по типу трафика
  • Мониторинг оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM

Стандарты MIB/IETF

  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 1271,1757, 2819 RMON MIB
  • RFC 2465 IPv6 MIB
  • RFC 2466 ICMPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 3289 DIFFSERV MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 802.3 MAU MIB
  • RFC 2674, 4363 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping & Traceroute MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
  • RFC 826 ARP
  • RFC 854 Telnet

Физические характеристики и параметры окружающей среды

  • Максимальная потребляемая мощность - 35 Вт
  • Питание:
    • Сеть переменного тока: 100-240В, 50-60 Гц;
    • Сеть постоянного тока: 36-72В
  • Варианты питания:
    • Один источник питания постоянного или переменного тока
    • Два источника питания постоянного или переменного тока с возможностью горячей замены
  • Рабочая температура окружающей среды от -10  до +45° С
  • Температура хранения от -50  до +70° С
  • Рабочая влажность не более 80%

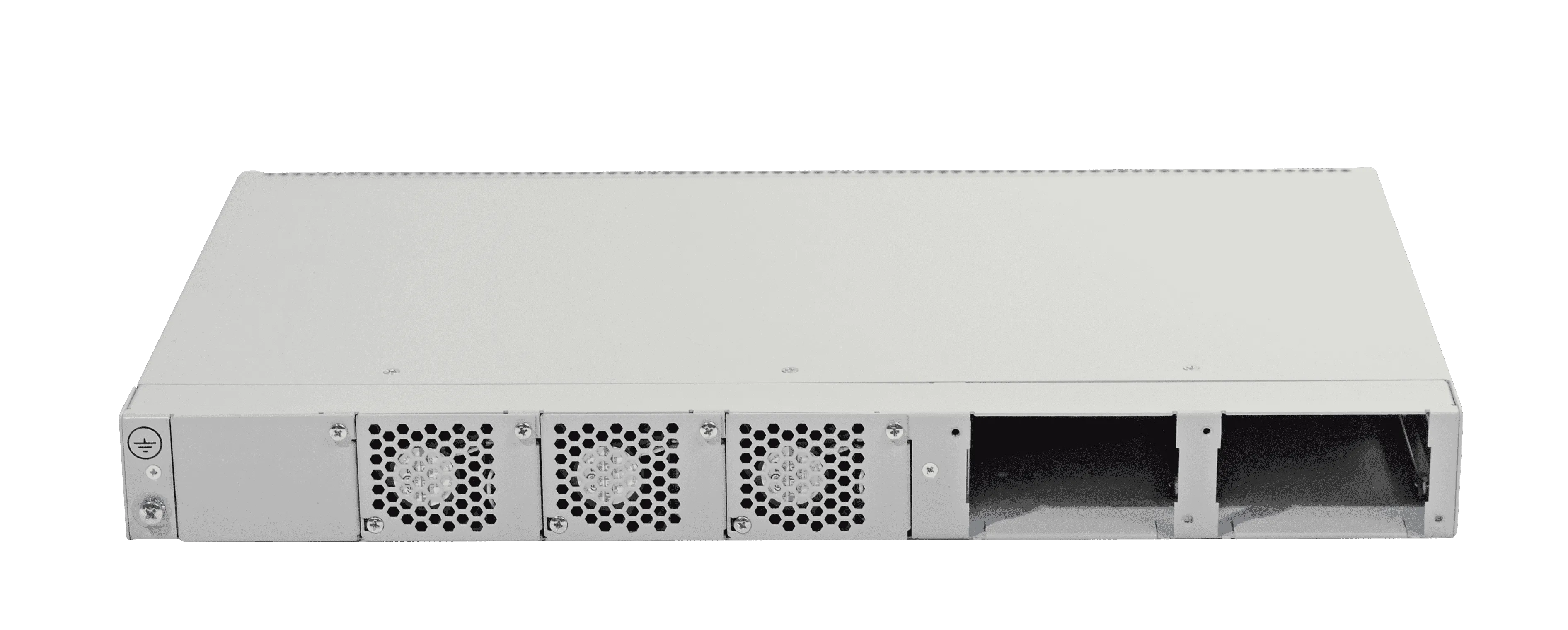

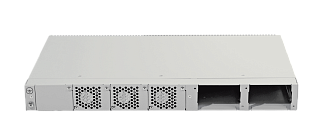

  • Охлаждение: Вентиляция Front-to-Back, 3 вентилятора
  • Исполнение: 19",1U
  • Размеры (ШхВxГ), мм: 430x44x275
  • Масса 3,25 кг

1 Значение указано для односторонней передачи
Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
3 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
Поддержка протокола BGP предоставляется по лицензии
