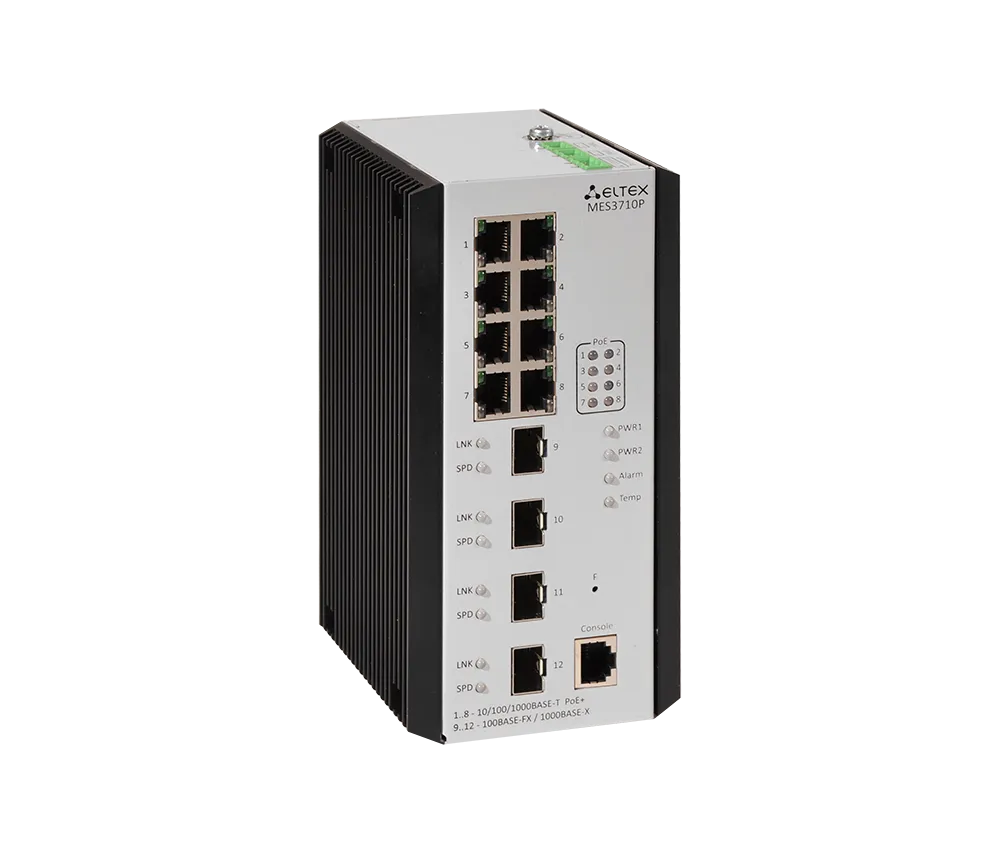

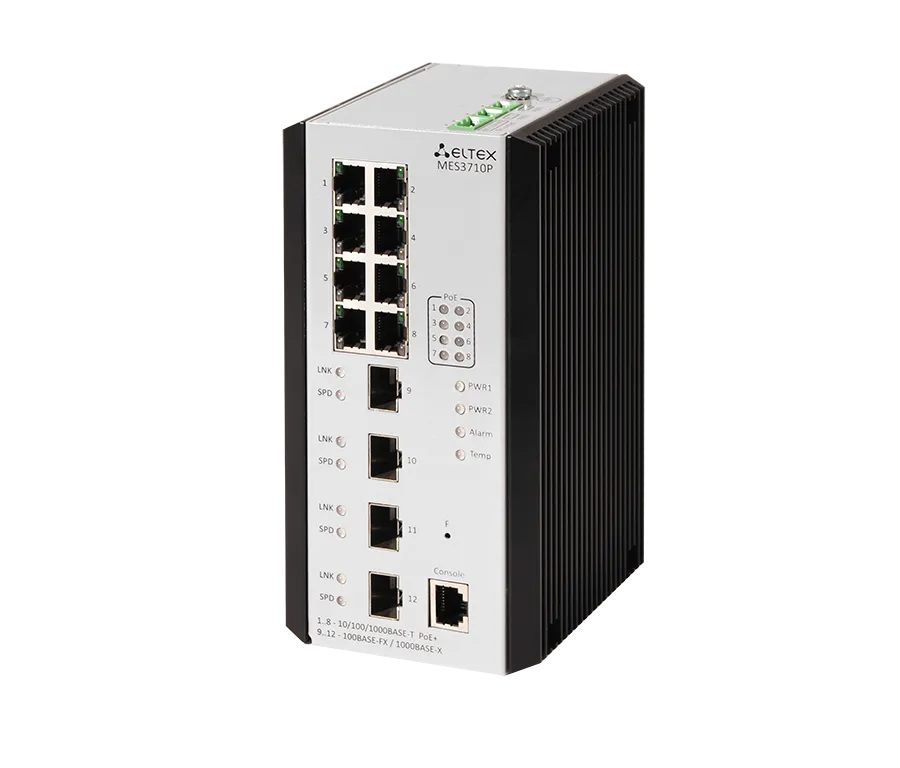

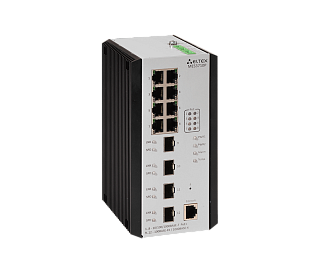

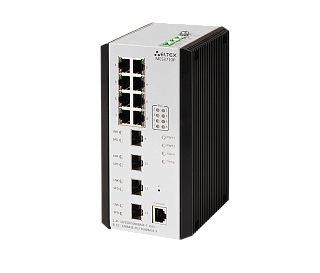

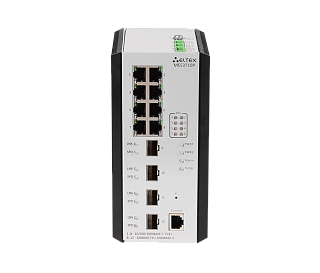

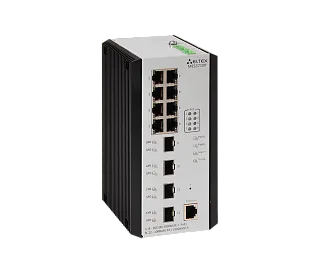

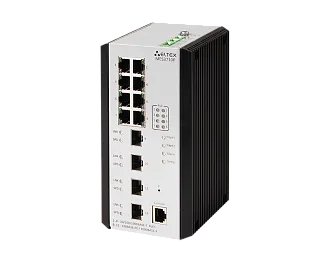

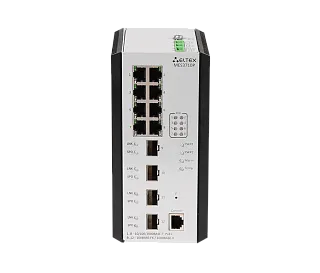

MES3710P – Промышленный коммутатор PoE/PoE+ Eltex

Статус ТОРП
MES3710P – Промышленный коммутатор PoE/PoE+ Eltex
MES3710P – Промышленный коммутатор PoE/PoE+ Eltex
MES3710P – Промышленный коммутатор PoE/PoE+ Eltex
MES3710P – Промышленный коммутатор PoE/PoE+ Eltex
MES3710P – Промышленный коммутатор PoE/PoE+ Eltex
MES3710P – Промышленный коммутатор PoE/PoE+ Eltex
8 портов 10/100/1000BASE-T (PoE/PoE+), 4 порта 100BASE-FX/1000BASE-X (SFP), L3
Под заказ
Взять на тест-драйв
Данное оборудование Вы можете взять на тест от 30 дней с нашей бесплатной доставкой!* Уточните все условия у нашего специалиста.
*Тест-драйв оборудования доступен только для юрлиц.
  • Описание
  • Технические характеристики
  • Файлы
Описание
Ключевые преимущества:
  • Пропускная способность до 24 Гбит/c
  • Неблокируемая коммутационная матрица
  • Пассивное охлаждение
  • Расширенные функции L2
  • Коммутатор L3
  • Поддержка Multicast (IGMP Snooping, MVR)
  • Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
  • Пассивное охлаждение

Промышленный коммутатор MES3510P от российского производителя Eltex (ЕРРРП (ТОРП): ТКО-1006/23) - надежное и мощное устройство уровня L3, которое широко применяется в операторских сетях. Его основное назначение - работа в качестве коммутатора на объектах с повышенными требованиями к защите от различных воздействий: изменение температуры, механические воздействий, вибраций и др.

Одной из ключевых особенностей оборудования является наличие гигабитных портов 10/100/1000 BASE-T с поддержкой PoE/PoE+ и комбинированных портов 10/100/1000BASE-T/1000BASE-X для возможности подключения оптического кабеля.

Благодаря этому, возможно создание гибких и масштабируемых отказоустойчивых сетей, способных эффективно передавать данные (пропускная способность 20 Гбит/с). Устройство обеспечивает поддержку виртуальных локальных сетей (VLAN), которые позволяют разделять сеть на логические сегменты для повышения безопасности и управляемости сети.

Наличие многоадресных групп рассылки или multicast (IGMP, IGMP snooping, MVR) позволяют сократить нагрузку на сеть и повысить эффективность передачи данных.

Расширенные функции безопасности индустриального свича (L2-L4 ACL,IP Source address guard, Dynamic ARP Inspection) обеспечивают высокий уровень защиты сети от несанкционированного доступа и вредоносных действий.

Кроме того, коммутатор MES3510P имеет универсальный интерфейс для управления, что упрощает процесс настройки и мониторинга сетевого трафика. Благодаря этим характеристикам, специалисты могут быть уверены в надежной работе своей сети и эффективном управлении ею.

Прайсовая цена в Новосибирске и Москве с доставкой по всей России доступна по запросу.



Технические характеристики

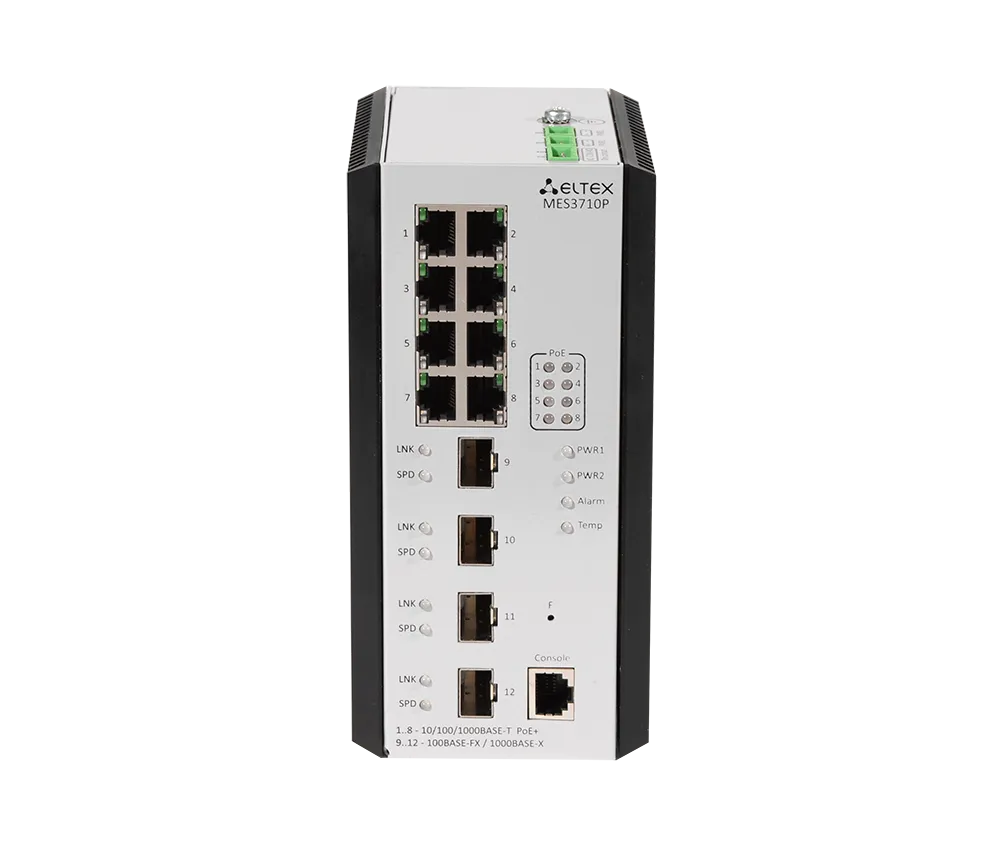

Интерфейсы
  • 10/100/1000BASE-T PoE/PoE+ (RJ-45) - 8
  • 1000BASE-X/100BASE-FX (SFP) - 4
  • Консольный порт RS-232 (RJ-45) - 1
Производительность
  • Пропускная способность - 24 Гбит/с
  • Производительность на пакетах длиной 64 байта¹ - 17,8 MPPS
  • Объем буферной памяти - 2 Mбайт
  • Объем ОЗУ (DDR3) - 512 Mбайт
  • Объем ПЗУ (SPI Flash) - 64 Mбайт
  • Таблица MAC-адресов - 32768
  • Количество ARP-записей - 1000
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп (IGMP Snooping) - 4094
  • Количество L3 Multicast-групп (IGMP Proxy) - 2048
  • Количество правил SQinQ - 2048 (ingress2), 1024 (egress)
  • Количество правил MAC ACL - 766
  • Количество правил IPv4/IPv6 ACL - 640/320
  • Количество маршрутов L3 IPv4 Unicast - 1958
  • Количество маршрутов L3 IPv6 Unicast - 22
  • Количество VRRP-маршрутизаторов - 32
  • Количество L3-интерфейсов - 20 vlan, до 5 IPv4-адресов в каждом vlan, до 512 IPv6 GUA суммарно для всех vlan
  • Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей на порт
  • Размер Jumbo-фрейма - максимальный размер пакетов 12 288 байт
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo Frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN, RSPAN)
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
  • Поддержка MAC-based VLAN
  • Поддержка Protocol-based VLAN
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Mullticast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave
  • Поддержка функции IGMP Proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
  • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка протокола Rapid-PVST+
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка STP BPDU Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
  • Поддержка ERPS (G.8032v2)
Функции L3 Multicast
  • IGMP proxy (RFC 4605)
  • IGMP proxy fast-leave
Функции L3
  • Поддержка статических IPv4-, IPv6-маршрутов
  • Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
  • Поддержка протокола VRRP
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
Поддержка IPv6
  • Функциональность IPv6 Host
  • Совместное использование IPv4, IPv6
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
Функции обеспечения безопасности
  • DHCP Snooping
  • Опция 82 протокола DHCP
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе IEEE 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • PPPoE Intermediate agent
  • IP Source Guard
  • Dynamic ARP Inspection
  • DHCPv6 Snooping
  • IPv6 Source Guard
  • Поддержка функции IPv6 ND Inspection
  • Поддержка функции IPv6 RA Guard
ACL (списки управления доступом)
  • L2-L3-L4 ACL (Access Control List)
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
  • Ограничение скорости на портах (shaping)
  • Ограничение скорости (policing) согласно sr-TCM и tr-TCM
  • Поддержка класса обслуживания IEEE 802.1p
  • Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
  • Настройка приоритета IEEE 802.1p для VLAN управления
  • Классификация трафика на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Назначение меток VLAN на основании ACL
  • Перемаркировка DSCP to CoS, CoS to DSCP
  • Назначение VLAN на основании ACL
OAM
  • 802.3ah Ethernet Link OAM
  • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
Основные функции управления
  • Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
  • Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Web-интерфейс
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (802.1ab) + LLDP MED
  • Возможность обработки трафика управления с двумя заголовками 802.1Q
  • Поддержка авторизации вводимых команд с помощью сервера TACACS+
  • Управление доступом к коммутатору — уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Сервер SSH, сервер Telnet
  • Клиент SSH, клиент Telnet
  • Поддержка макрокоманд
  • Журналирование вводимых команд по протоколу TACACS+
  • Автоматическая настройка DHCP
  • DHCP Relay (поддержка IРv4)
  • DHCP Relay (Option 82)
  • Сервер DHCP
  • Добавление тега PPPoE Circuit-ID
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование пароля
  • Ping (поддержка IPv4/IPv6)
  • Поддержка статических маршрутов IPv4/IPv6
  • Поддержка нескольких версий файлов конфигурации
Функции мониторинга
  • Статистика интерфейсов
  • Поддержка мониторинга загрузки CPU по задачам и очередям
  • Мониторинг оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM
Стандарты MIB/IETF
  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 2465 IPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 802.3 MAU MIB
  • RFC 2674, 4363 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3289 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IРv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
  • RFC 826 ARP
  • RFC 854 Telnet
  • МЭК 61850
Физические характеристики и условия окружающей среды

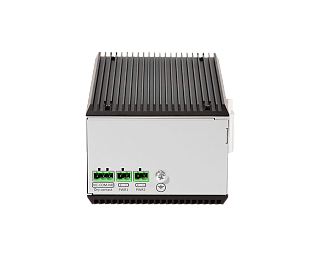

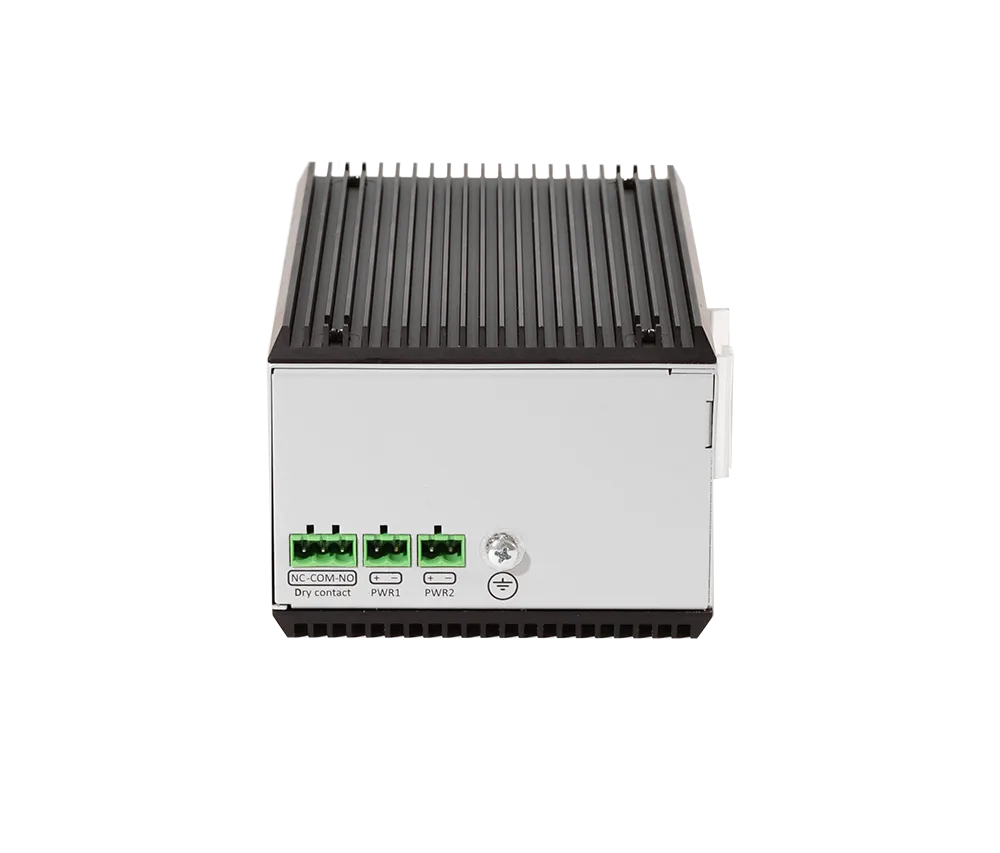

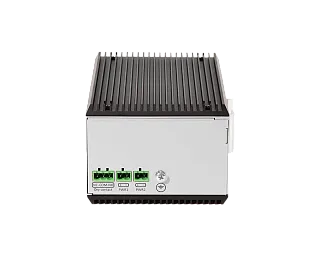

  • Напряжение питания:
    • с включенной функцией PoE: 48–57 В DC
    • с отключенной функцией PoE: 18–57 В DC
  • Максимальная потребляемая мощность (с учетом нагрузки PoE) - 275 Вт
  • Максимальная потребляемая мощность (без нагрузки PoE) - 20 Вт
  • Бюджет мощности PoE - 240 Вт (для приложений 802.3at рекомендуемое напряжение питания 54–56 В DC)
  • Тепловыделение - 40 Вт
  • Аппаратная поддержка Dying Gasp - нет
  • Защита от обратной полярности
  • Реле сигнализации - один релейный выход аварийной сигнализации: 1 A, 24 В DC
  • Рабочая температура окружающей среды - от -40 до +70 °С
  • Температура хранения - от -50 до +85 °С
  • Влажность - от 5 до 95 % (без конденсации)

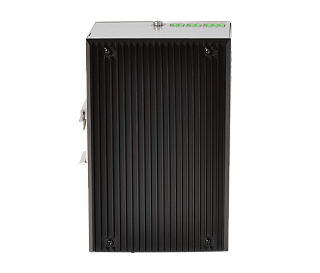

  • Пассивное охлаждение
  • Корпус - металлический, IP30

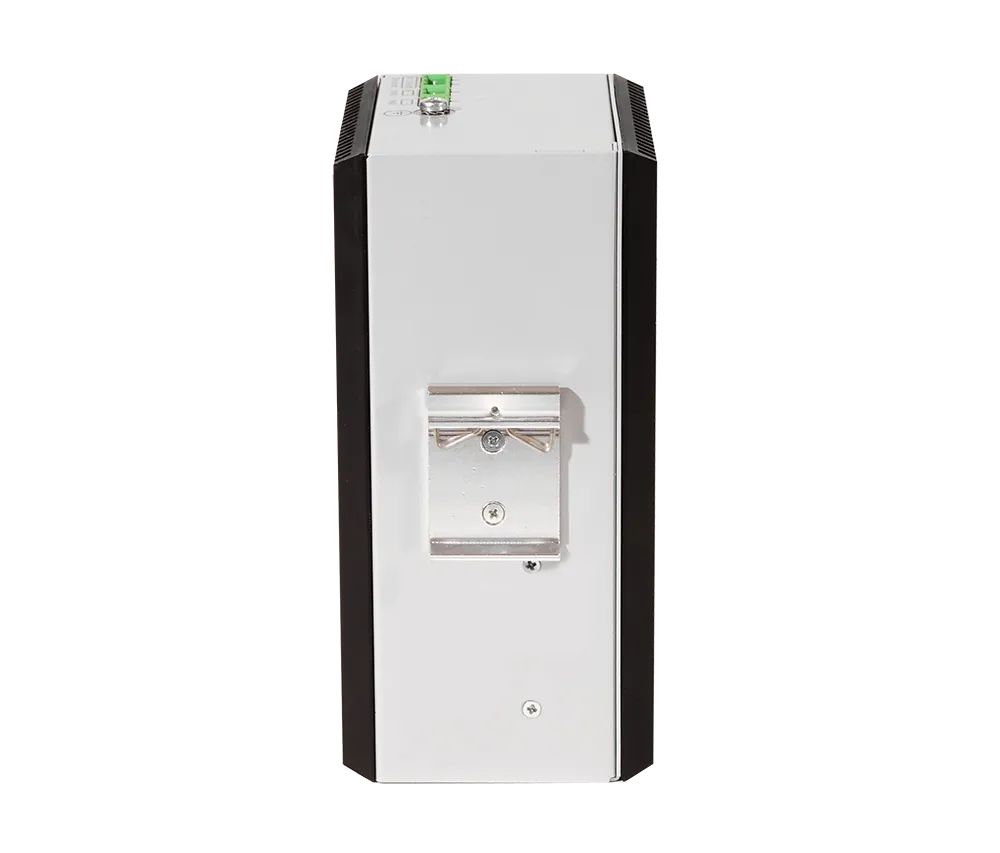

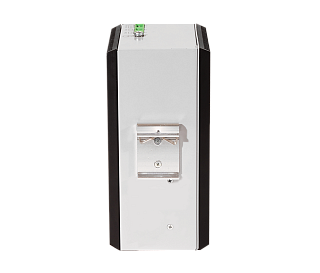

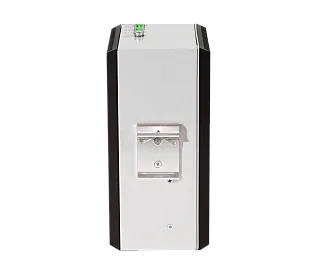

  • Вид размещения - DIN-рейка для настенного монтажа (в дополнительной комплектации)
  • Габариты (Ш × В × Г) - 85 × 175 × 115 мм
  • Масса - 1,77 кг
Соответствие стандартам
  • Безопасность - UL 508
  • Электромагнитная совместимость:
    • EN 55022 Класс A
    • EN 61000-4-2 (ESD) Level 3
    • EN 61000-4-3 (RS) Level 3
    • EN 61000-4-4 (EFT) Level 3
    • EN 61000-4-5 (Surge) Level 3
    • EN 61000-4-6 (CS) Level 3
    • EN 61000-4-8
  • Применение на объектах энергетики:
    • IEC 61850-3
    • IEEE 1613
  • Удар - IEC 60068-2-27
  • Свободное падение - IEC 60068-2-32
  • Внешние механические воздействия - 0,5–55 Гц, 1g, одиночные удары 3g

1 Значение указано для односторонней передачи
Mac-based vlan и SQinQ используют общие аппаратные ресурсы
