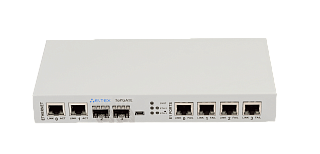

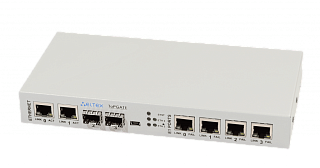

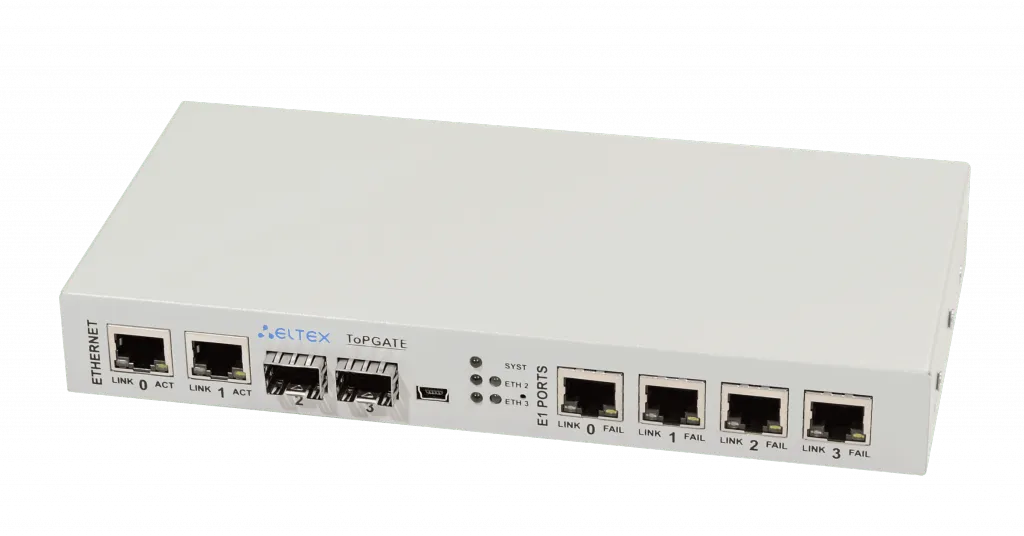

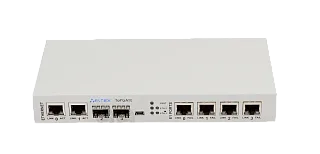

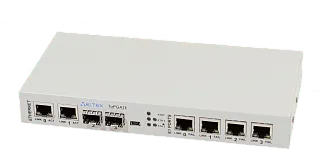

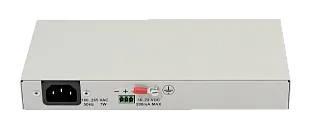

Оптический мультиплексор ToPGATE-4E1-2FG

Устройство передачи данных – гибридный мультиплексор TopGATE – предназначен для совместной передачи 4 цифровых потоков Е1 и пакетов данных Ethernet через сеть с коммутацией пакетов.
Под заказ
Партнерская цена
Как официальный дилер Eltex, мы уже с первого заказа можем предоставить Вам партнерскую цену c наилучшими условиями на рынке.
Взять на тест-драйв
Данное оборудование Вы можете взять на тест от 30 дней с нашей бесплатной доставкой!* Уточните все условия у нашего специалиста.
*Тест-драйв оборудования доступен только для юрлиц.
  • Описание
  • Технические характеристики
  • Файлы
Описание
Ключевые характеристики
  • Поддержка модулей CSFP (Compact Small Form-factor Pluggable).
    Через один модуль CSFP можно подключить две ВОЛС
  • Возможность посмотреть IDProm и DDM (Digital Diagnostics Monitoring) SFP/CSFP модулей
  • DyingGasp - отправка сообщения на syslog-сервер при отключении питания
  • Передача четырех структурированных или неструктурированных потоков Е1
    через сеть передачи данных
  • Алгоритмы восстановления частоты, обеспечивающие стабильную работу на реальных сетях
  • Единый интерфейс с другими устройствами серии ToPGATE для комбинации 100Мб, 1Гб и 10Гб
    сетей на основе медной, оптической и беспроводных технологий
  • Локальное зеркалирование трафика
  • MVR (Multicast VLAN Registration) - регистрация мультикастовых VLAN'ов, которая позволяет
    передавать мультикастовый поток в одном VLAN'е, в то время как конечные пользователи смогут
    получать его, находясь в различных VLAN'ах
Технические характеристики
Интерфейс E1
  • Количество: 4 в форм-факторе RJ45
  • Станционный стык E1 (Стандарты: G.703, G.704, G.706, G.823)
  • Интерфейс: cимметричный 120 Ом, HDB3/AMI
  • Синхронизация: внутренняя, от входящего потока Е1
  • Дальность передачи:  500 м


TDM over Packet Network (Ethernet/IP)
  • TDMoP, SAToP, CESoPSN
  • Задержка передачи: 1 - 2000 мс
  • Резервирование 1+1 (с избыточностью)

Интерфейсы Ethernet
  • Количество: 4
  • 2 интерфейса Gigabit Ethernet, 2 интерфейса SFP/CSFP* 1Gb
  • Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control
  • Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control

Управление
  • Локальное управление: разъем Mini USB
  • Управление через IP-сеть: Telnet CLI, menu, SSH, Web-интерфейс, SNMP v1, v2c, v3
  • Аутентификация RADIUS, TACACS+

Размеры
  • Габариты (ШxВxГ, мм): 215х28, 5х105 установка в 19” стойку
  • Вес не более 0,8 кг

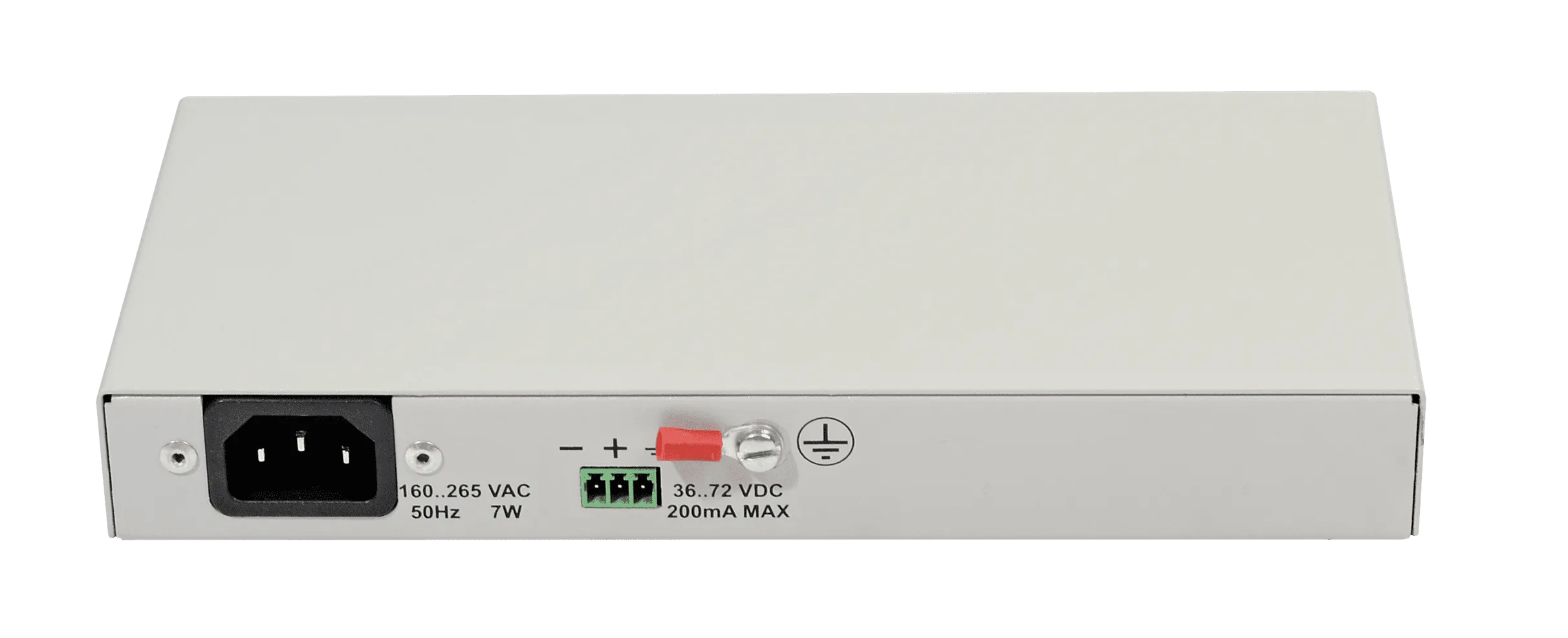

Электропитание
  • 220В переменного тока и -48В постоянного тока
  • Потребляемая мощность не более 6 Вт

Возможности
  • Размер таблицы MAC-адресов: 1024 записи
  • Производительность встроенного коммутатора:
  • до 6 Gbps, 9 Mpps;
  • Максимальный размер фрейма: 1632 байта
  • Четыре очереди приоритетов 802.1p;
  • QoS на основе: порта коммутатора, VLAN, DSCP, MAC-адреса источника/приемника;
  • VLAN: стандарт IEEE 802.1Q; Q-in-Q - двойное тегирование;
  • IGMP Snooping;
  • Резервирование: STP (IEEE 802.1.d), RSTP (IEEE 802.1.w), Root guard - функция защиты корня
  • Локальное зеркалирование трафика
  • Поддержка NAT при передаче Е1 потоков
  • MVR (Multicast VLAN Registration)
  • FlowControl - функция контроля потока
  • SAFilter - функция фильтрации по MAC-адресам
  • Scheduling - планирование выхода фреймов
  • DyingGasp - отправка сообщения на syslog-сервер при отключении питания или перезагрузке

* модули SFP/CSFP в комплект не входят
