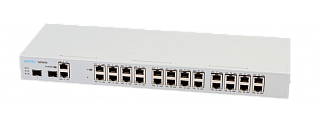

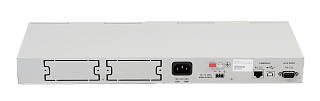

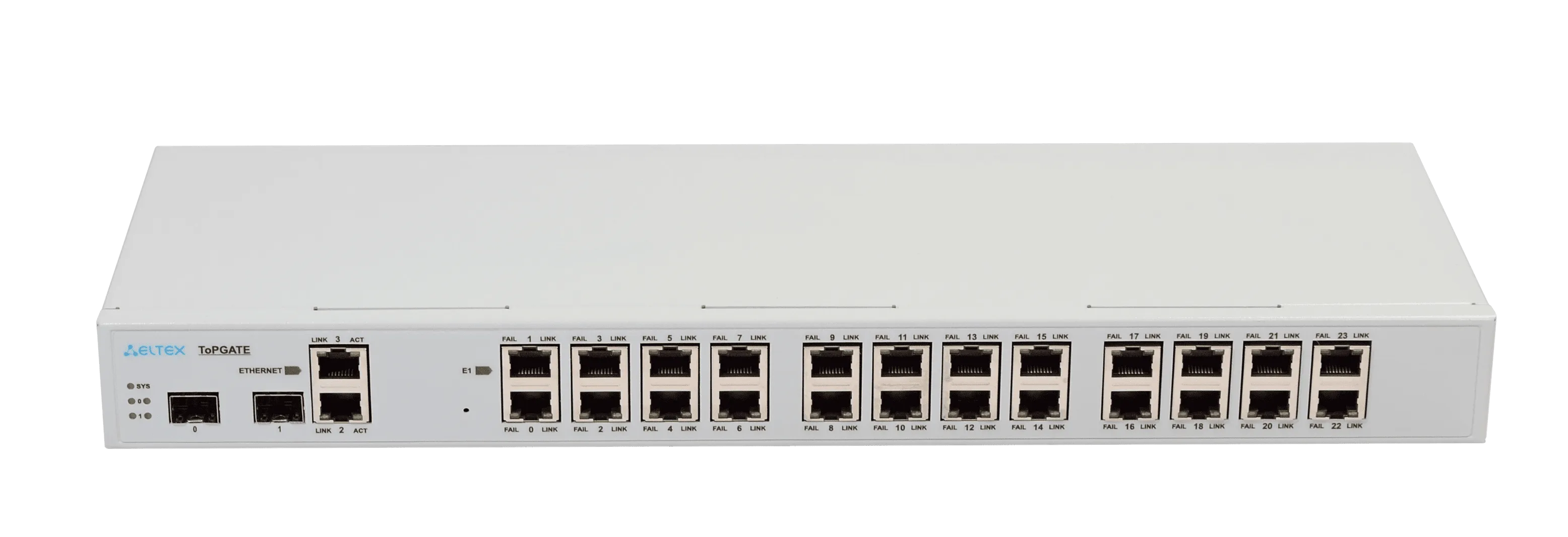

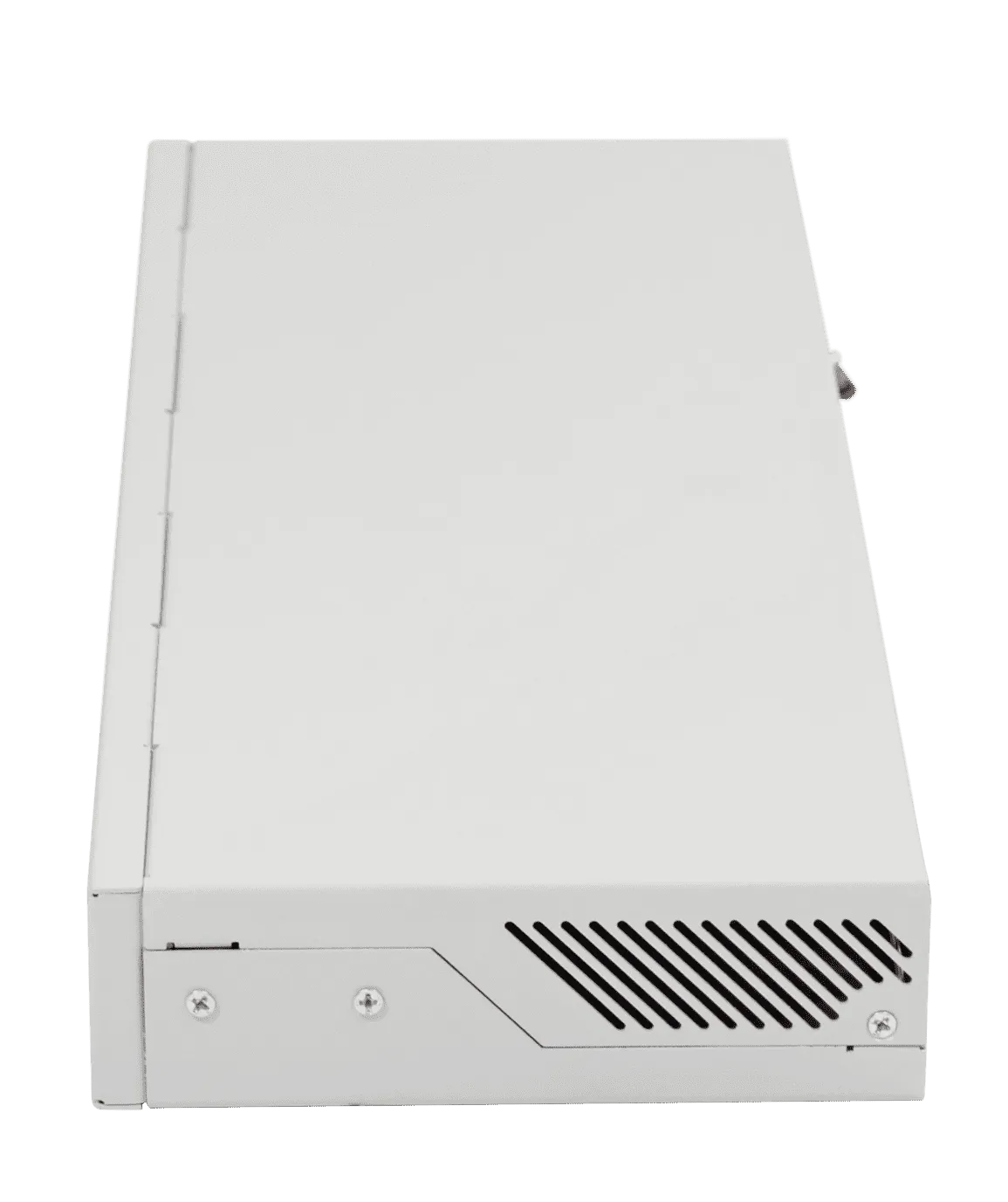

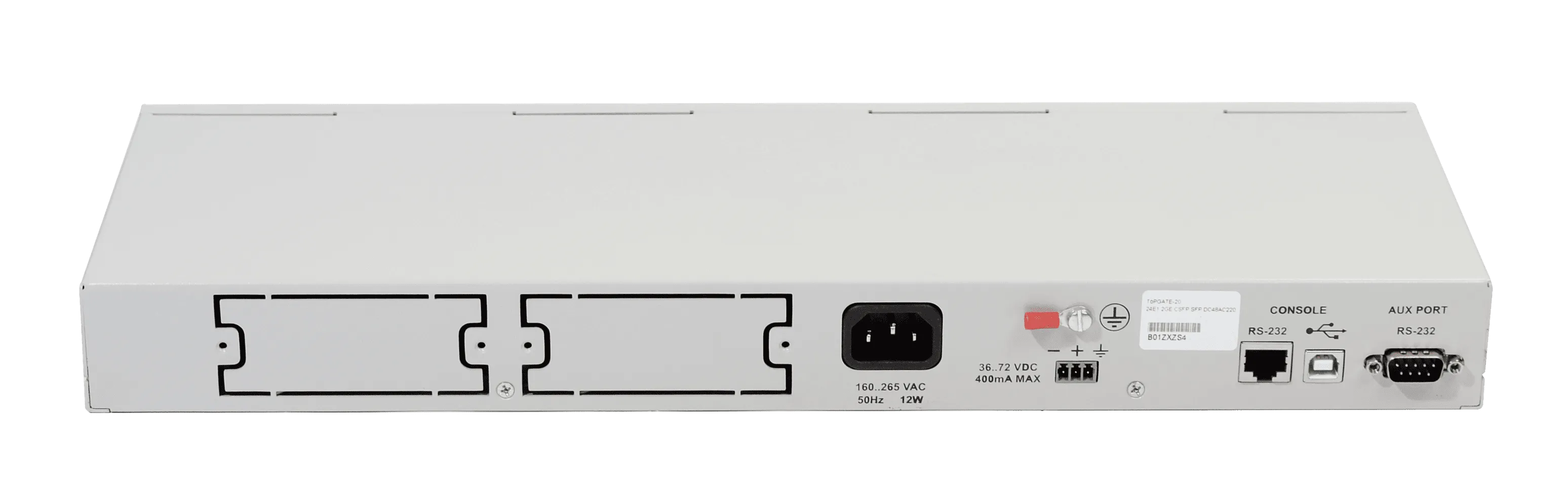

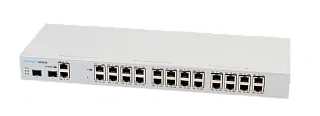

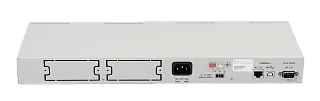

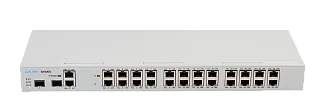

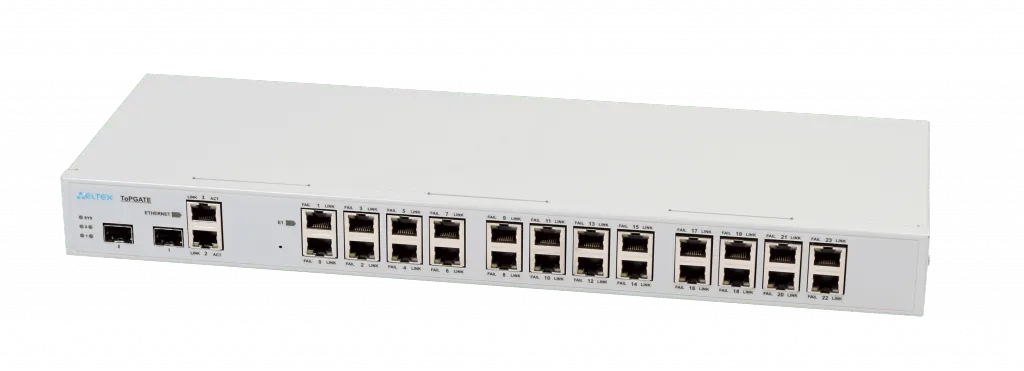

Оптический мультиплексор ToPGATE-24E1-2FG

Устройство передачи данных – гибридный мультиплексор TopGATE – предназначен для совместной передачи 24 цифровых потоков Е1 и пакетов данных Ethernet через сеть с коммутацией пакетов.
Под заказ
Взять на тест-драйв
Данное оборудование Вы можете взять на тест от 30 дней с нашей бесплатной доставкой!* Уточните все условия у нашего специалиста.
*Тест-драйв оборудования доступен только для юрлиц.
  • Описание
  • Технические характеристики
  • Файлы
Описание
Ключевые характеристики
  • Поддержка модулей CSFP (Compact Small Form-factor Pluggable).
    Через один модуль CSFP можно подключить две ВОЛС.
  • Возможность посмотреть IDProm и DDM (Digital Diagnostics Monitoring) SFP/CSFP модулей
  • DyingGasp - отправка сообщения на syslog-сервер и SNMP trap при отключении питания
  • Передача 16-ти структурированных или неструктурированных потоков Е1 через сеть
    передачи данных без потери качества связи
  • Алгоритмы восстановления частоты, обеспечивающие стабильную работу на реальных сетях
  • Единый интерфейс с другими устройствами серии для комбинации 100Мб, 1Гб и 10Гб сетей
  • на основе медной, оптической и беспроводных технологий
  • Локальное зеркалирование трафика
  • MVR (Multicast VLAN Registration) - регистрация мультикастовых VLAN'ов, которая позволяет
    передавать мультикастовый поток в одном VLAN'е, в то время как конечные пользователи смогут
    получать его, находясь в различных VLAN'ах
  • Поддержка RSTP для построения сложных сетевых топологий с резервированием,
    таких как «кольцо с отводкой», «дерево»
  • Поддержка SNMP, Web, Telnet, SSH, RADIUS, TACACS+
  • Возможность локального и удаленного управления и диагностики
  • Возможность мониторинга устройств средствами системы управления Eltex-EMS
Технические характеристики
Интерфейсы E1
  • Количество: 24 RJ45
  • Стандарты: G.703, G.704, G.706, G.823
  • Интерфейс: симметричный 120 Ом, HDB3/AMI
  • Синхронизация: внутренняя, от входящего потока E1
  • Дальность передачи:  500 м

Интерфейсы Ethernet
  • Количество: 4
  • 2 интерфейса Gigabit Ethernet, интерфейс SFP/CSFP* 1Gb, интерфейс SFP 1Gb
  • Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control
  • Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control

TDM over Packet Network (Ethernet/IP)
  • TDMoP, SAToP, CESoPSN
  • Задержка передачи: 1 - 2000 мс
  • Резервирование 1+1 (с избыточностью)

Параметры и возможности
  • Размер таблицы MAC-адресов: 1024 записи
  • Коммутация: на скорости линии
  • Максимальный размер фрейма: 1632 байт
  • IGMP Snooping
  • Зеркалирование портов
  • Поддержка NAT при передаче Е1 потоков
  • VLAN: стандарт IEEE 802.1Q; диапазон значений от 0 до 4095; Q-in-Q - двойное тегирование;
  • MVR (Multicast VLAN Registration)
  • Четыре очереди приоритетов 802.1p
  • QoS на основе: порта коммутатора, VLAN, DSCP, MAC-адреса источника/приемника
  • FlowControl - функция контроля потока
  • SAFilter - функция фильтрации по MAC-адресам
  • Scheduling - планирование выхода фреймов
  • Dying Gasp - отправка сообщения на syslog-сервер при отключении питания или перезагрузке

Управление
  • Локальное управление: 1 разъем USB type B, 1 разъем RS-232
  • Управление через IP-сеть: Telnet CLI, menu, SSH, Web-интерйфейс, SNMP v1, v2c, v3
  • Управление оборудованием, например АТС, подключенным к порту AUX
  • Аутентификация RADIUS, TACACS+

Размеры
  • Габариты (ШxВxГ, мм): 430х44х150 установка в 19” стойку;
  • Вес не более 2 кг;

Электропитание
  • 220В переменного тока и -48В постоянного тока
  • Потребляемая мощность не более 15 Вт


* модули SFP/CSFP в комплект не входят
