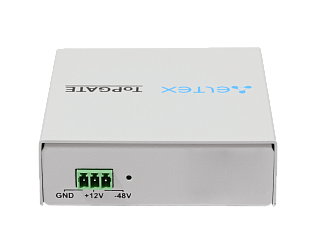

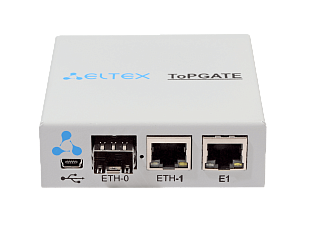

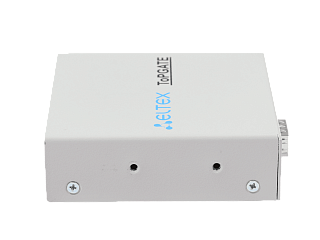

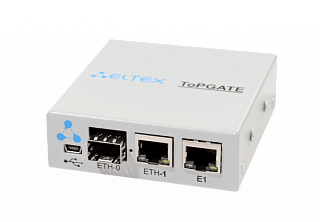

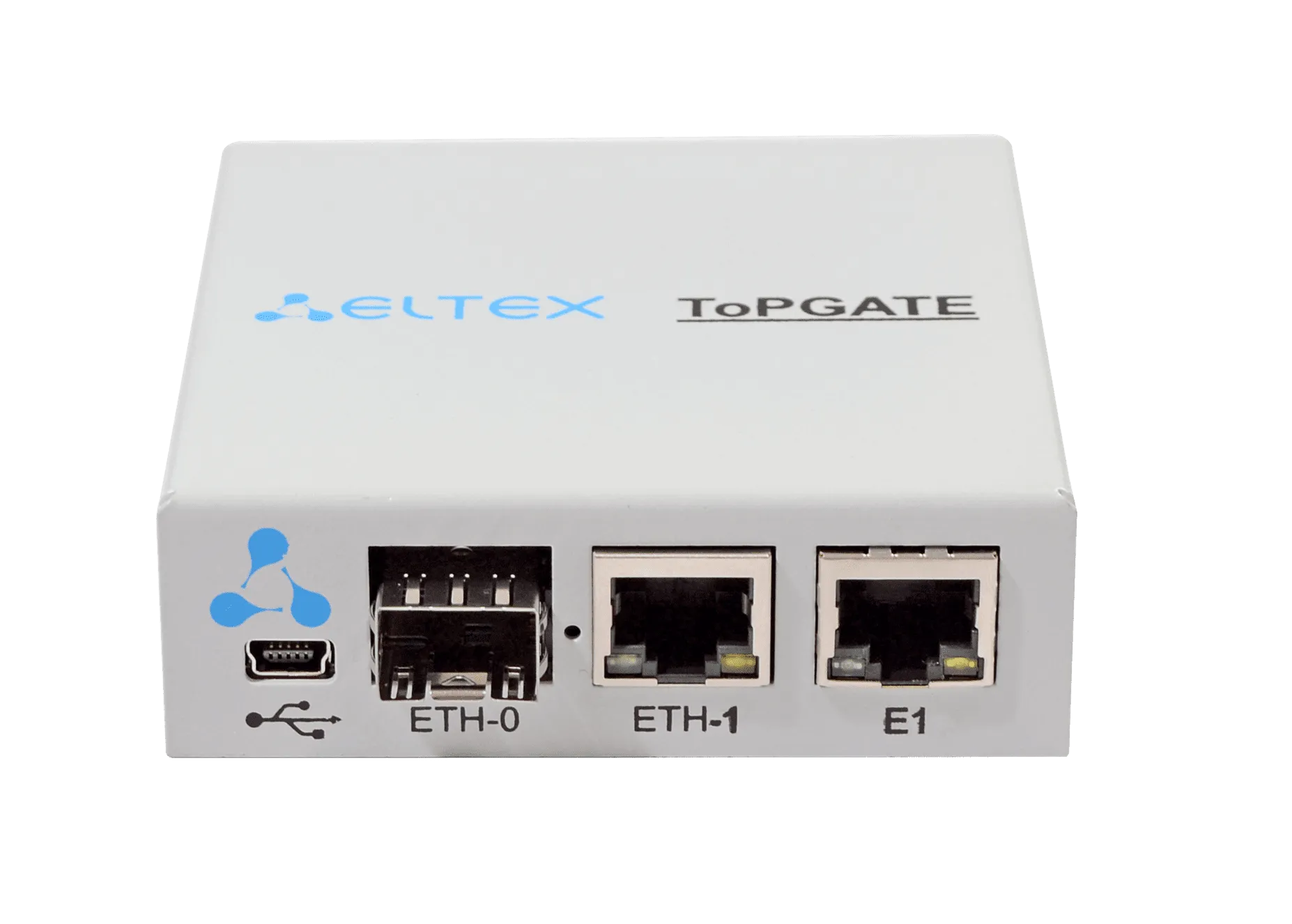

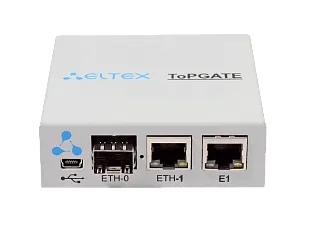

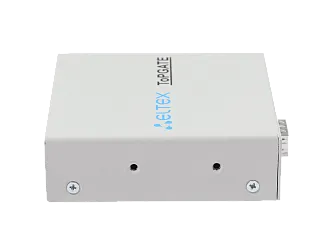

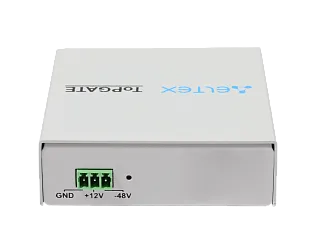

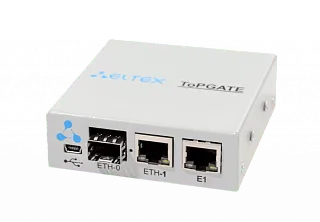

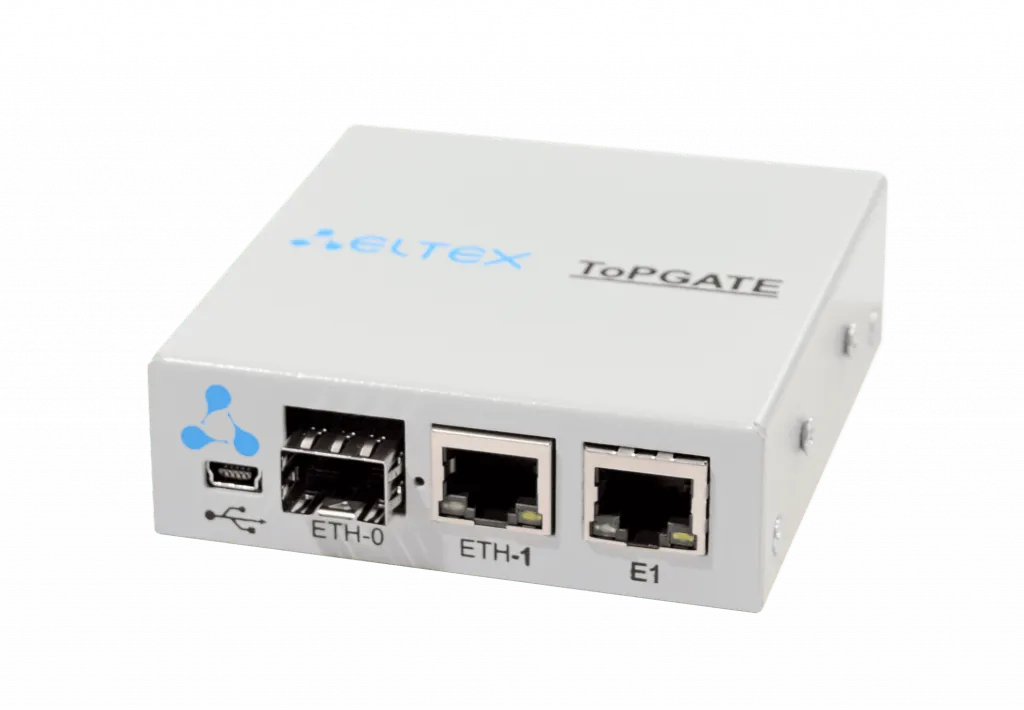

Оптический мультиплексор ToPGATE-1E1-1FG

Устройство передачи данных – гибридный мультиплексор TopGATE – предназначен для совместной передачи 1 цифрового потока Е1 и пакетов данных Ethernet через сеть с коммутацией пакетов.
Под заказ
Взять на тест-драйв
Данное оборудование Вы можете взять на тест от 30 дней с нашей бесплатной доставкой!* Уточните все условия у нашего специалиста.
*Тест-драйв оборудования доступен только для юрлиц.
  • Описание
  • Технические характеристики
  • Файлы
Описание
Ключевые характеристики
  • Компактные размеры и возможность установки в 19" стойку
  • Невысокая стоимость оборудования и его эксплуатации
  • Передача одного структурированного или неструктурированного потока Е1
    через сеть передачи данных без потери качества связи
  • Уникальные алгоритмы восстановления частоты, обеспечивающие стабильную
    работу на реальных сетях
  • Единый интерфейс с другими устройствами серии TopGATE для комбинации
    100Мб-, 1Гб- и 10Гб-ых сетей
    на основе медной, оптической и беспроводных технологий
  • Возможность локального  (через последовательный порт Mini USB) и удаленного
  • управления и диагностики
  • Поддержка SNMP, Web, Telnet, SSH, RADIUS, TACACS+
  • Возможность мониторинга устройств средствами системы управления Eltex-EMS
Технические характеристики
Интерфейс E1

  • Количество: 1 в форм-факторе RJ45
  • Стандарты: G.703, G.704, G.706, G.823
  • Интерфейс: симметричный 120 Ом, HDB3/AMI
  • Синхронизация: внутренняя, от входящего потока E1
  • Дальность передачи: 500м

TDM over Packet Network (Ethernet/IP)
  • TDMoP, SAToP, CESoPSN
  • Задержка передачи: 1-2000 мс
  • Резервирование 1+1 (с избыточностью)

Интерфейсы Ethernet
  • Количество: 1 RJ45, 1 SFP*
  • Тип 10/100/1000 Мбит/c Auto MDI/MDI-X RJ45
  • Тип IEEE 802.3 1000Base-X
  • Поддержка стандартов IEEE 802.3, 802.3u, 10Base-T, 100Base-TX, 1000Base-TX

Параметры
  • Размер таблицы MAC-адресов: 8192 записи
  • Производительность встроенного коммутатора: до 2 Gbps, 2.98 Mpps;
  • Максимальный размер фрейма: 10240 байт


Методы управления
  • Telnet CLI, menu
  • SSH
  • Web-интерфейс
  • SNMP v1, v2c, v3
  • Аутентификация RADIUS, TACACS+

Размеры
  • Габариты (ШxВxГ, мм):82х26х85,5 установка в 19” стойку
  • Вес не более 0,25 кг

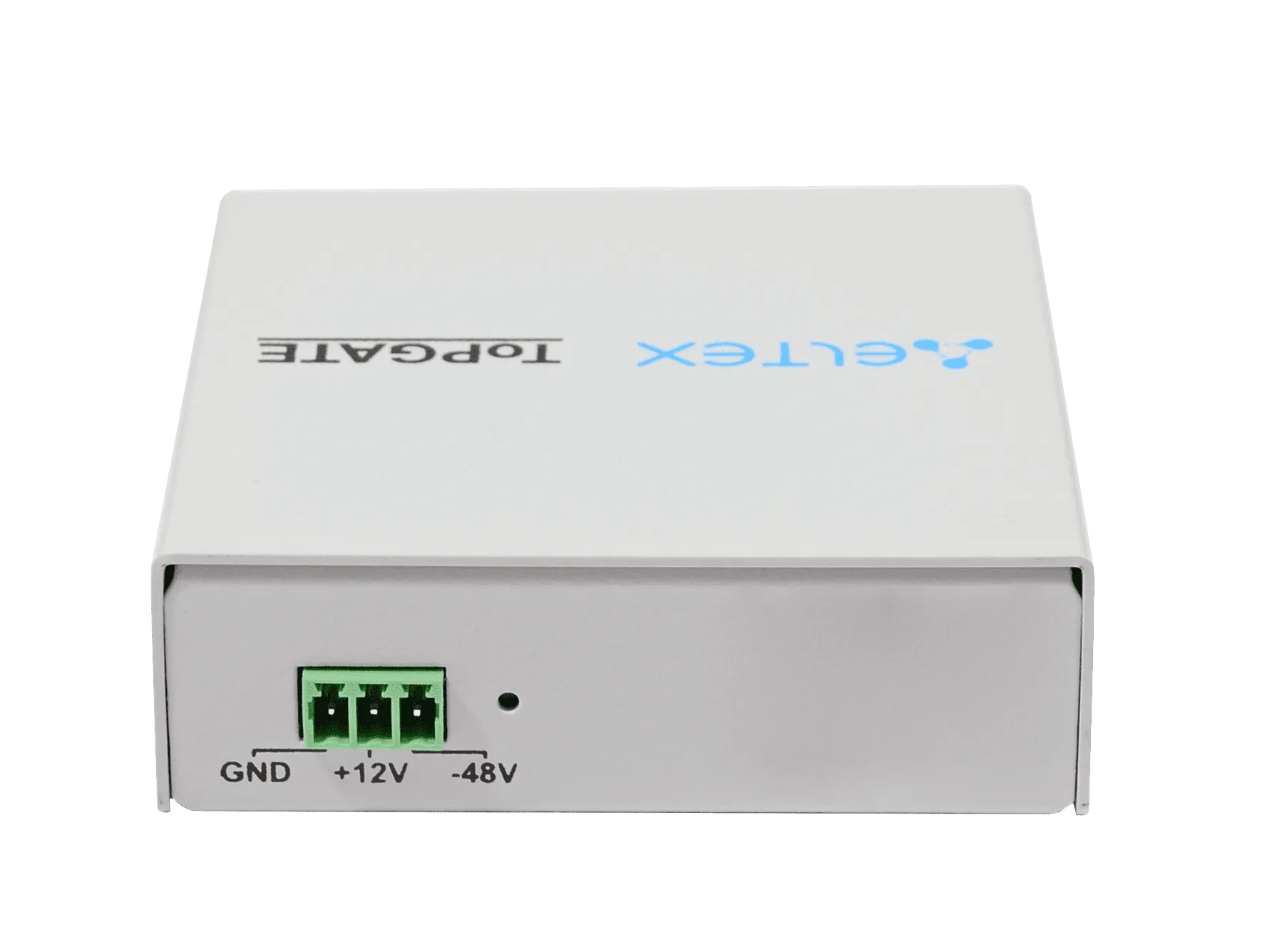

Электропитание
  • 220В переменного тока, 12В постоянного тока (в комплекте преобразователь ~220В в 12В)
  • Потребляемая мощность не более 6Вт

Возможности

  • Четыре очереди приоритетов 802.1p
  • QoS на основе: порта коммутатора, VLAN, DSCP, MAC-адреса источника/приемника
  • VLAN: стандарт IEEE 802.1Q, Q-in-Q - двойное тегирование, диапазон значений от 0 до 4095
  • IGMP Snooping
  • MVR (Multicast VLAN Registration)
  • Локальное зеркалирование трафика
  • Поддержка NAT при передаче Е1 потоков
  • PIRL - Port Ingress Rate Limit - ограничение пропускной способности порта для входящего трафика
  • FlowControl - функция контроля потока
  • SAFilter - функция фильтрации по MAC - адресам
  • Scheduling - планирование выхода фреймов
  • DyingGasp - отправка сообщения на syslog-сервер при отключении питания или перезагрузке


* модули SFP в комплект не входят
