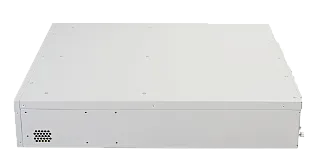

ME5200S – Маршрутизатор Eltex

Статус ТОРП
ME5200S – Маршрутизатор Eltex
ME5200S – Маршрутизатор Eltex
ME5200S – Маршрутизатор Eltex
ME5200S – Маршрутизатор Eltex
ME5200S – Маршрутизатор Eltex
ME5200S – Маршрутизатор Eltex

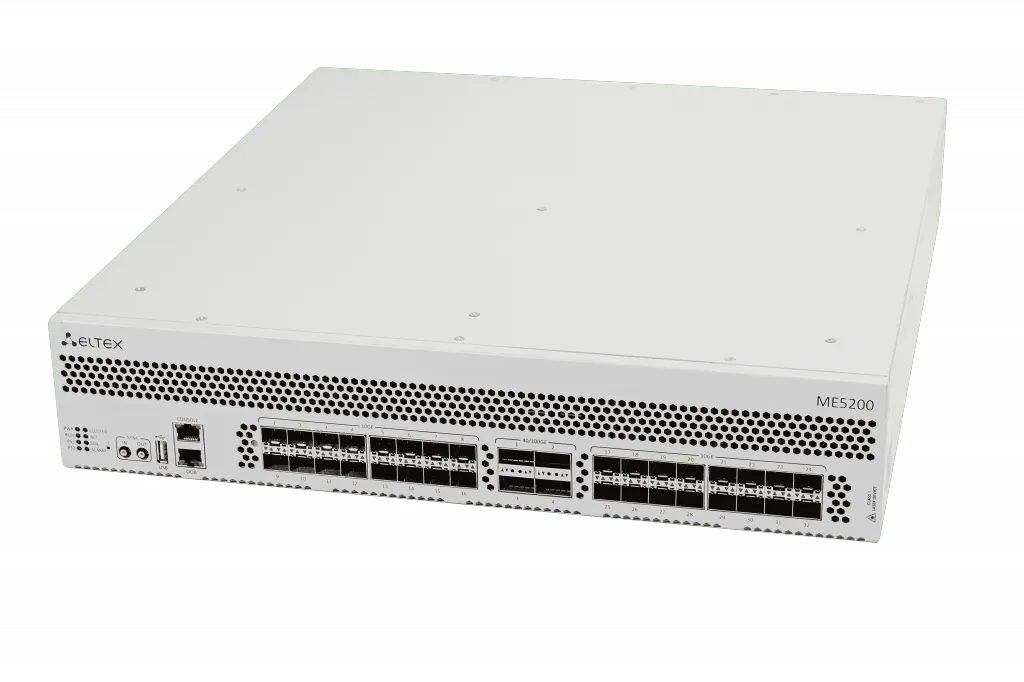

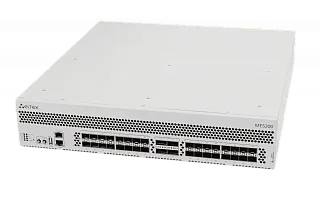

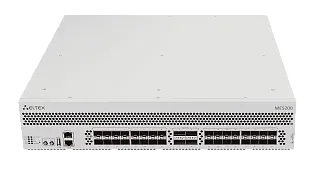

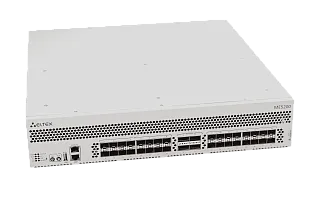

32 x 10GE SFP+, 4 x 40GE/100GE (QSFP28), 2 слота для модулей питания
Под заказ
Взять на тест-драйв
Данное оборудование Вы можете взять на тест от 30 дней с нашей бесплатной доставкой!* Уточните все условия у нашего специалиста.
*Тест-драйв оборудования доступен только для юрлиц.
  • Описание
  • Технические характеристики
  • Файлы
Описание
Маршрутизаторы серии MЕ – это многофункциональные уcтройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качестве агрегирующих маршрутизаторов и маршрутизаторов границы транспортной IP/MPLS-сети.

Маршрутизаторы предоставляют собой экономичное, компактное и высокопроизводительное решение, которое может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности.

Основными функциональными возможностями устройства, помимо маршрутизации и коммутации трафика, является широкая поддержка механизмов коммутации MPLS, в том числе сервисов MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM, а также широкие возможности QoS, позволяющие использовать устройства в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

Отказоустойчивость устройств обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.

ME5200 представляют собой маршрутизаторы с фиксированным набором сетевых интерфейсов, сменными блоками питания и модулями вентиляции и могут применяться в тех местах сети, где требуется высокая производительность в компактном форм-факторе.
Технические характеристики

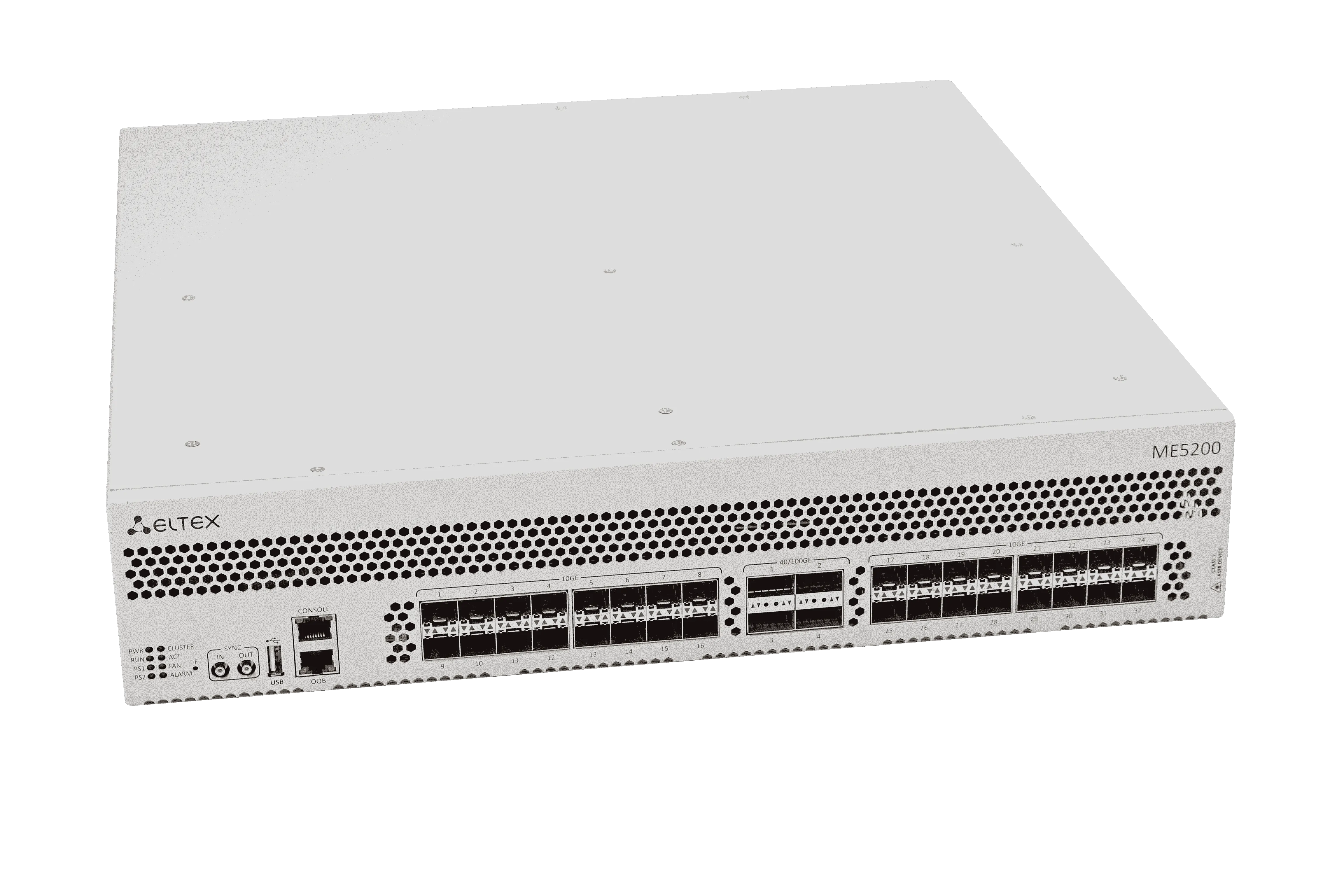

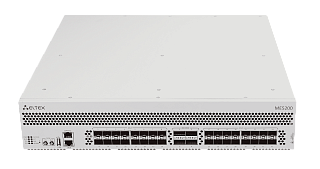

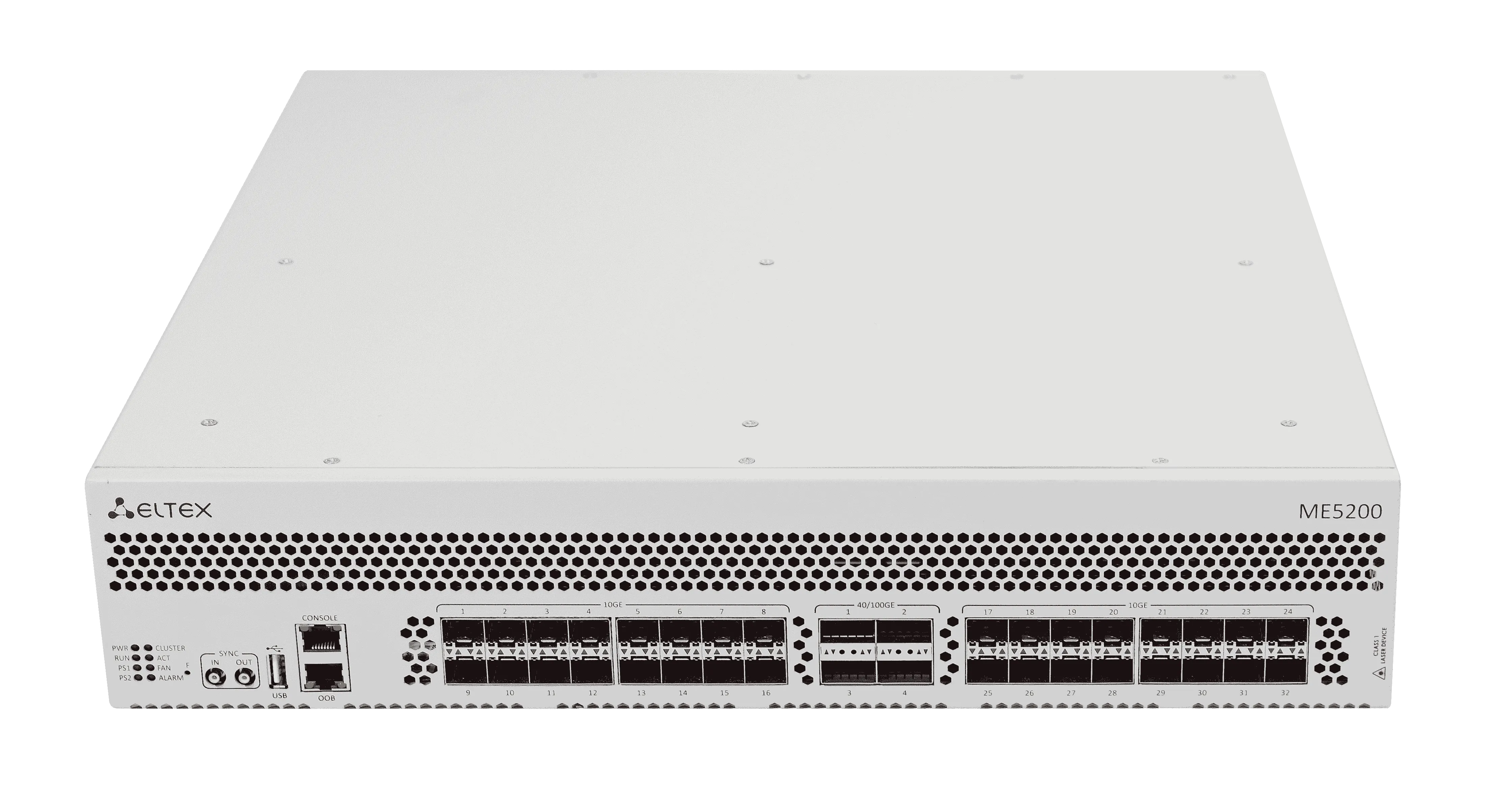

Встроенные интерфейсы
  • Сетевые интерфейсы 32 × 10GE SFP+. Поддерживают режим 1GE (1000BASE-X)
  • Возможно использование SFP-трансиверов 1000BASE-T
  • Сетевые интерфейсы 4 × 40/100GE QSFP28. Поддерживают режимы 40GE и 100GE
  • Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
  • Интерфейсы синхронизации 10 МГц In/Out SMB (SubMiniature-B) 50 Ом
  • Консольный порт RS-232 (RJ-45)
  • 1 × USB 2.0
Производительность
  • Пропускная способность 720 Gbps, 720Mpps
  • Объём буферной памяти 8GB
  • Оперативная память 16GB
  • Размер таблицы MAC адресов - 750 000 (ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий)
  • Количество bridge-доменов до 8K
  • Емкость таблиц маршрутизации:
    • FIB: до 4M маршрутов IPv4 либо 2,7М IPv6. Фактическая вместимость FIB зависит от длины префиксов. Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
    • RIB: до 5,9M IPv4 либо до 4M IPv6 (ограничено  объемом свободной оперативной памяти)
  • Количество L3-интерфейсов до 8K
  • Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - До 16K
  • Количество MPLS LSP (транспортных туннелей) - До 16K
  • Количество ARP-записей до 57K
  • Количество VRF (MPLS L3VPN) до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
  • Количество очередей QoS 96K
Физические характеристики

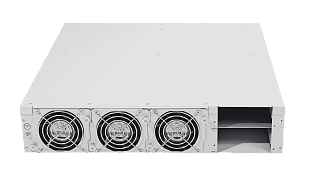

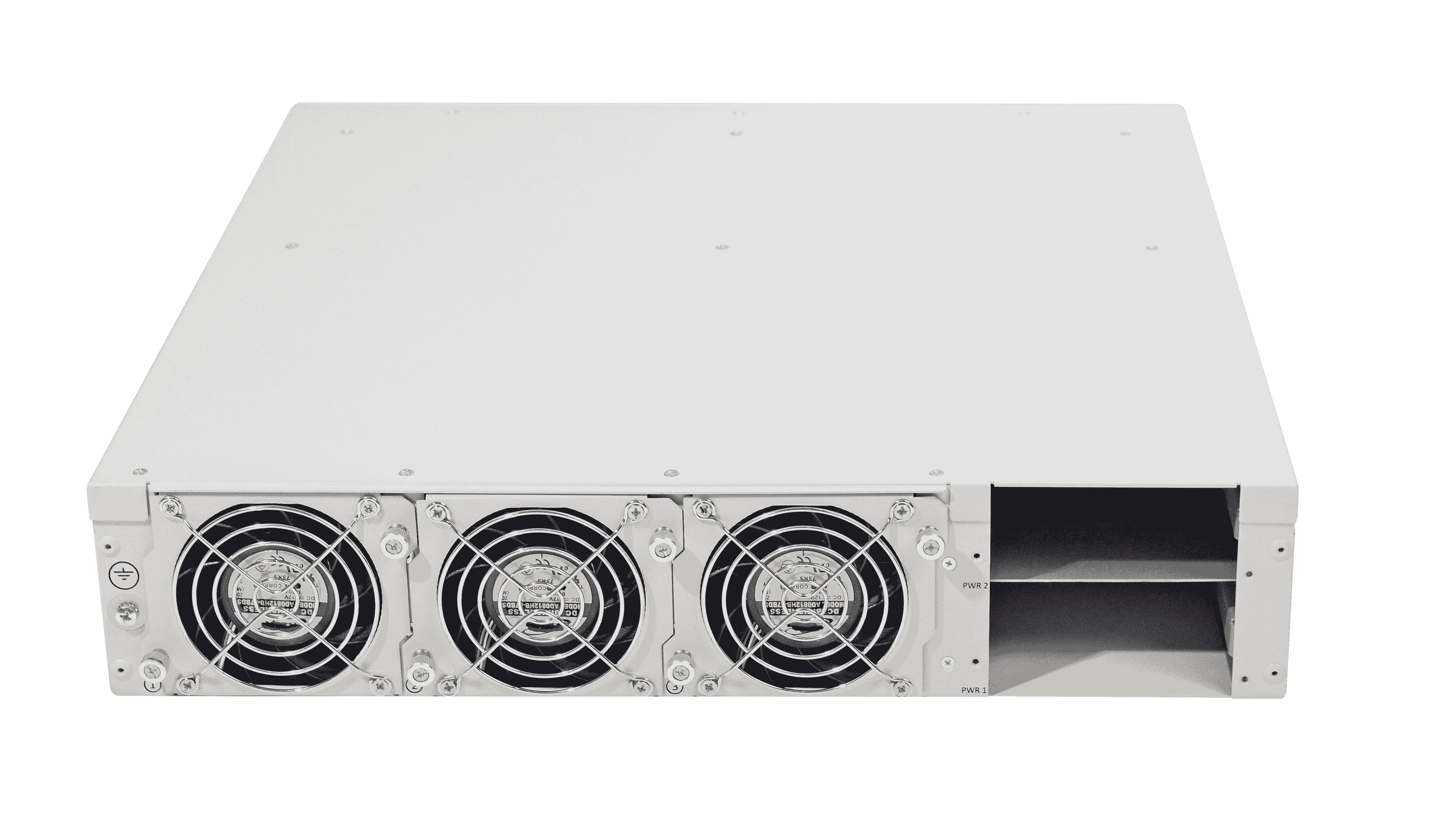

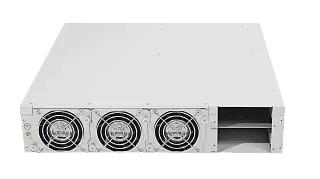

  • Воздушный поток спереди назад (front-to-back). Три сменных модуля вентиляции с возможностью горячей замены.
  • Два сменных источника питания с возможностью горячей замены. Переменный ток: 150..250В 50Гц Постоянный ток: 36..72В
  • Максимальная потребляемая мощность - 350 Вт
  • Диапазон рабочих температур от 0 до 45 C0
  • Вес - 9,8 кг
  • Габаритные размеры (ШхВхГ) 440 x 87 x 500 мм
Функции интерфейсов
  • Группы интерфейсов LAG, LACP
  • Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
  • Интерфейсы IP unnumbered, функциональность Proxy ARP
  • Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
  • Равномерная балансировка трафика в группе
  • Multi-chassis LAG
  • Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
  • Traffic mirroring — SPAN, RSPAN
  • Поддержка SyncE
  • Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
  • Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс
Функции уровня L2
  • Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
  • Поддержка IEEE bridging (IEEE 802.1d)
  • Поддержка VLAN (IEEE 802.1q)
  • Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
  • Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
  • Поддержка DHCP Snooping для бридж-доменов
  • Протокол LLDP
  • Поддержка EVPN/MPLS
  • Поддержка EVPN/VXLAN
  • Поддержка Ethernet ACL
Протоколы и функции уровня L3
  • Поддержка статической unicast-маршрутизации IPv4, IPv6
  • Поддержка протокола IS-IS
  • Поддержка  OSPFv2, OSPFv3
  • Поддержка Border Gateway Protocol (BGP)
  • Поддержка BGP Route Reflector, BDP Additional Path
  • Поддержка BGP FlowSpec для IPv4 unicast
  • Поддержка фильтрации маршрутов (routemap, prefix-list)
  • Поддержка маршрутизации по политикам (Policy-based routing, PBR)
  • Поддержка интерфейсов в режиме unnumbered
  • Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
  • Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
  • Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
  • Поддержка IPv4 ACL (access control lists) для транзитного трафика
  • Поддержка IPv6 ACL (access control lists) для транзитного трафика
  • Балансировка нагрузки ECMP
  • Поддержка VRF
  • Поддержка маршрутизации между VRF (Inter-VRF routing)
  • Поддержка RIPv2/RIPng
Управление Multicast
  • Поддержка PIM-SM, PIM-SSM, Anycast RP
  • Поддержка IGMP v2/v3, SSM mapping
  • MSDP
  • Поддержка MulticastVPN поверх mLDP
  • Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)
Функции MPLS
  • Поддержка Label Distribution Protocol (LDP)
  • Поддержка LDP FRR
  • Поддержка mLDP
  • Поддержка аутентификации LDP (Md5)
  • Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое по-строение туннелей с указанием промежуточных узлов
  • Поддержка аутентификации RSVP-TE
  • Поддержка RSVP-TE FRR (detour, facility)
  • Поддержка RSVP-TE end-to-end protection
  • Поддержка RSVP-TE autobandwidth
  • Поддержка Multiprotocol extensions for BGP-4
  • Поддержка BGP labeled unicast
  • Поддержка MPLS pseudowire с функциональностью PW backup
  • Поддержка MPLS FAT PW (flow-aware transport)
  • Поддержка MPLS L2VPN
    • VPWS
    • VPLS LDP signalling («Martini»)
    • VPLS BGP autodiscovery/signalling («Kompella»)
    • L2VPN Inter-AS option C
  • Поддержка MPLS L3VPN
    • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
    • BGP 6VPE
    • L3VPN inter-AS option A, option C
    • Назначение меток в режиме label-per-vrf
  • Утилиты LSP ping и LSP traceroute
  • Поддержка LDPoRSVP
QoS
  • Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
  • Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
  • До 8 очередей на логический интерфейс, одна SP-очередь
  • Поддержка счетчиков на очередях QoS
  • Поддержка Weighted random early detection (WRED)
  • Настройка размера очередей и размера вспышек (burst)
  • Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
  • Маркировка и обработка QoS на основе списков контроля доступа (ACL)
  • Storm Control
Управление и мониторинг
  • Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
  • Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
  • Протокол NETCONF
  • Экспорт статистических данных (Netflow v9, v5, IPFIX)1
  • Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
  • Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
  • Удаленная смена ПО
  • Мониторинг параметров и ресурсов системы
  • Поддержка syslog
  • Синхронизация времени, протоколы NTP, SNTP
  • Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
  • Возможность ограничения скорости перехвата трафика на CPU
  • Поддержка ELTEX IP SLA
Функции обеспечения надежности
  • Резервирование модулей управления, время обнаружения аварии одного из модулей — не более 300 мс
  • Синхронизация FIB/ARP-таблиц между модулями управления
  • Graceful Restart для протоколов маршрутизации
  • Non-stop forwarding
  • Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade)
  • Хранение двух версий ПО на внутреннем накопителе
  • Возможность отката на предыдущую версию ПО при проведении обновления

* Модель ME5200 снята с производства. Маршрутизатор ME5200S является обновленной модификацией ME5200 и поддерживает синхронизацию SyncE.

1Требуется наличие модуля статистики ME5000-SM-STAT/ME5000-SM-STAT2 в фиксированном устройстве либо на всех линейных картах модульного устройства
