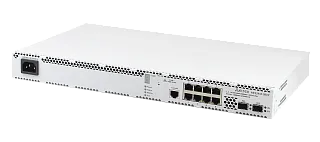

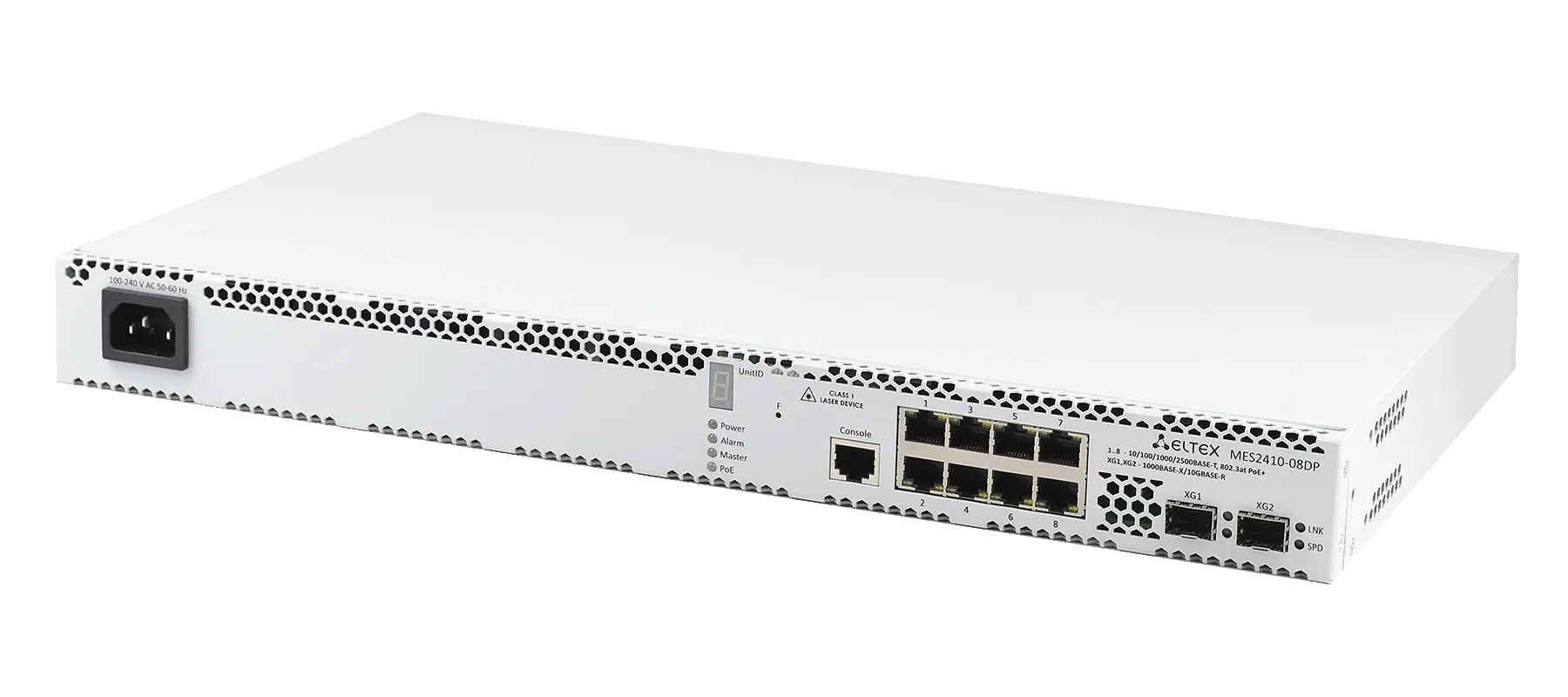

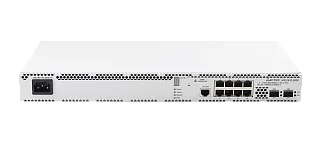

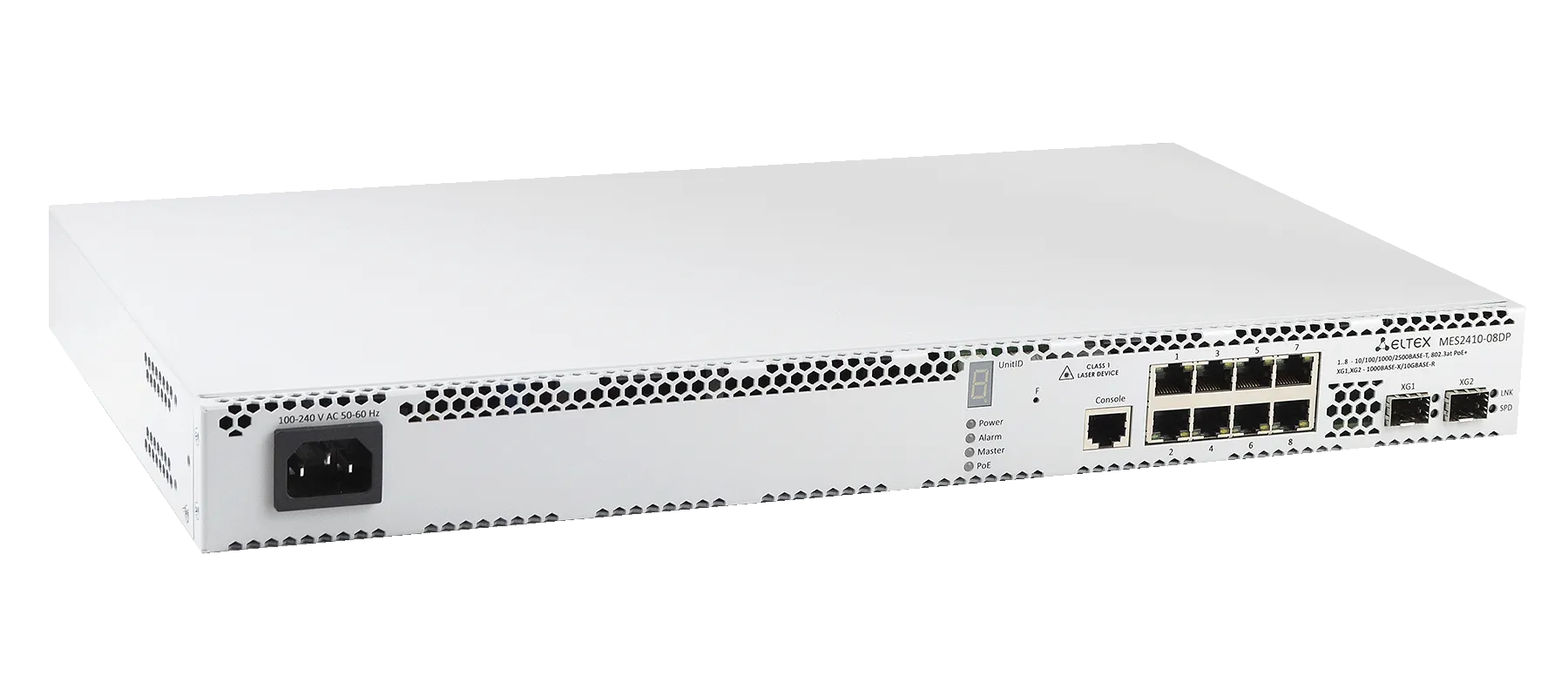

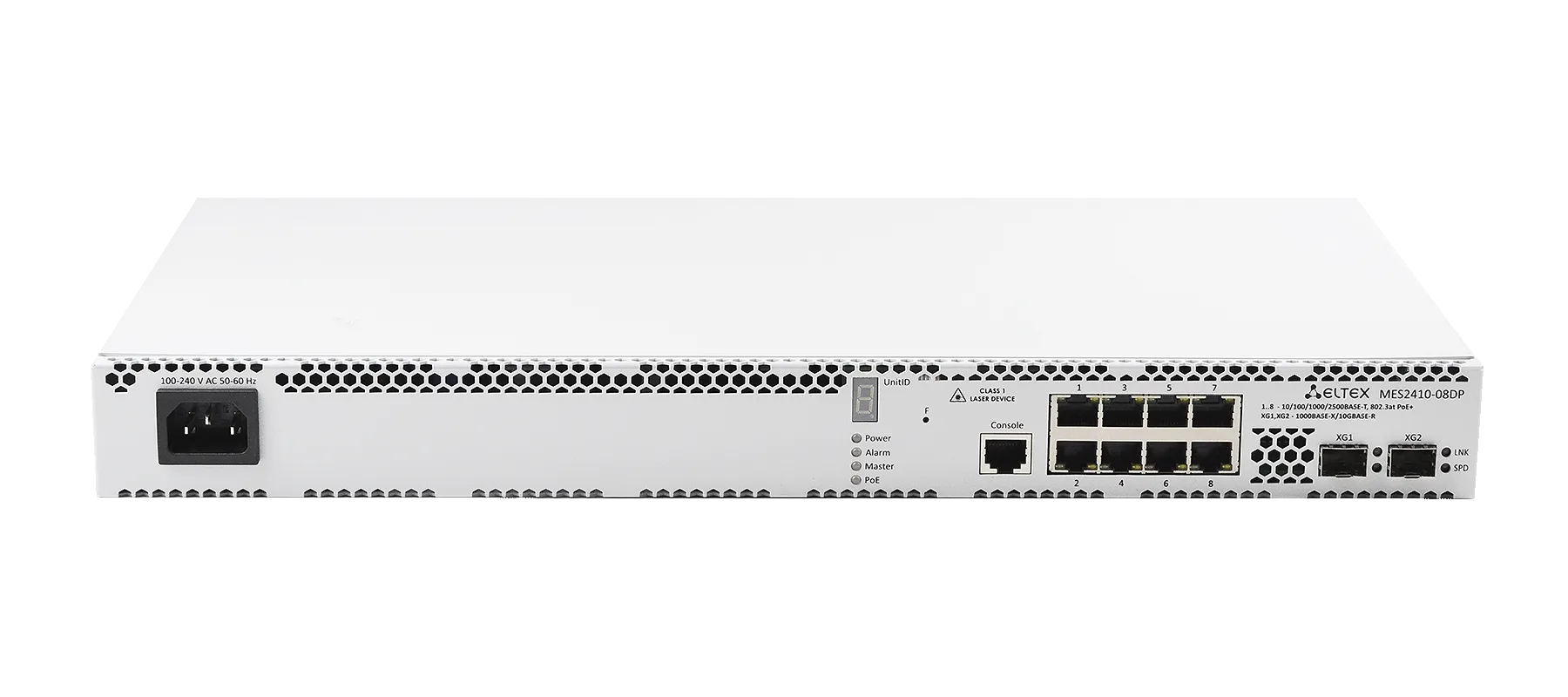

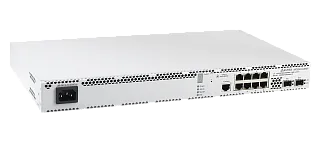

MES2410-08DP – Коммутатор доступа 8 портов 2,5G PoE/PoE+, 2 порта 10G SFP+ Eltex

Интерфейсы

• 10/100/1000/2500BASE-T PoE/PoE+ - 8
• 1000BASE-X (SFP)/10GBASE-R (SFP+) - 2
• Консольный порт RS-232 (RJ-45) - 1

Производительность

• Пропускная способность - 79,8 Гбит/с
• Производительность на пакетах длиной 64 байта - 59,5 MPPS
• Объем ОЗУ (DDR3) - 1 Гбайт
• Объем ПЗУ (SPI Flash) - 64 Мбайт
• Таблица MAC-адресов - 16384
• Количество ARP-записей - 1000
• Таблица VLAN - 4094
• Количество групп L2 Multicast (IGMP Snooping) - 1023
• Количество групп L3 Multicast (IGMP proxy) - 512
• Количество правил SQinQ - 1024(ingress)/512(egress)
• Количество правил MAC ACL - 509
• Количество правил IPv4/IPv6 ACL - 384/192
• Количество маршрутов L3 IPv4 Unicast - 496
• Количество маршрутов L3 IPv6 Unicast - 124
• Количество VRRP-маршрутизаторов - 32
• Количество L3-интерфейсов - 20 vlan, до 5 IPv4-адресов в каждом vlan, до 124 IРv6 GUA суммарно для всех vlan
• Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей на порт
• Размер Jumbo-фрейма - максимальный размер пакетов 12288 байт

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (SPAN, RSPAN)

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Отслеживание событий MAC change на портах
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP
• Поддержка MAC-based VLAN
• Поддержка Protocol-based VLAN

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping fast-leave
• Поддержка функций IGMP proxy-report
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка MLD Snooping fast-leave
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка протокола Rapid-PVST+
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка STP BPDU Guard
• Поддержка BPDU Filtering
• Поддержка Spanning Tree Fast Link option
• Поддержка Layer 2 Protocol Tunneling (L2PT)
• Поддержка Loopback Detection (LBD)
• Изоляция портов
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Поддержка ERPS (G.8032v2)

Функции L3 Multicast

• IGMP proxy (RFC 4605)
• IGMP proxy fast-leave

Функции L3

• Поддержка статических IPv4-, IPv6-маршрутов
• Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
• Поддержка протокола VRRP

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера

Поддержка IРv6

• Функциональность IPV6 Host
• Совместное использование IPv4, IРv6

Функции обеспечения безопасности

• DHCP Snooping
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection (Protection)
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе IEEE 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• PPPoE Intermediate agent
• DHCPv6 Snooping
• IPv6 Source Guard
• Поддержка функции IPv6 ND Inspection
• Поддержка функции IPv6 RA Guard

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• IPv6 ACL
• ACL на основе:
• Порта коммутатора
• Приоритета IEEE 802.1p
• VLAN ID
• EtherType
• DSCP
• Типа IP-протокола
• Номера порта TCP/UDP
• Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания IEEE 802.1p
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Классификация трафика на основании ACL
• Назначение меток CoS/DSCP на основании ACL
• Перемаркировка меток DSCP в CoS
• Перемаркировка меток CoS в DSCP
• Назначение VLAN на основании ACL

ОАМ

• IEEE 802.3ah, Ethernet OAM
• IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
• Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (IEEE 802.1ab) + LLDP MED
• Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
• Поддержка авторизации вводимых команд с помощью сервера TACACS+
• Поддержка IPv4/IPv6 ACL для управления устройством
• Управление доступом к коммутатору — уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Клиент SSH, клиент Telnet
• Сервер Telnet, сервер SSH
• Поддержка макрокоманд
• Журналирование вводимых команд по протоколу TACACS+— Автоматическая настройка DHCP
• DHCP Relay (поддержка IРv4)
• DHCP Relay Option 82
• Сервер DHCP
• Добавление тега PPPoE Circuit-ID
• Flash File System
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Ping (поддержка IPv4/IPv6)
• Поддержка статических маршрутов IPv4/IPv6
• Поддержка нескольких версий файлов конфигурации

Функции мониторинга

• Статистика интерфейсов
• Поддержка мониторинга загрузки CPU по задачам и очередям
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

Стандарты MIB/IETF

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB— RFC 2465 IPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB— RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3289 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IРv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
• RFC 826 ARP
• RFC 854 Telnet
• МЭК 61850

Физические параметры и параметры окружающей среды

• Питание - 100–240 В AC, 50–60 Гц
• Максимальная потребляемая мощность (с учетом нагрузки PoE) - 275 Вт
• Бюджет PoE - 240 Вт
• Тепловыделение - 35 Вт
• Аппаратная поддержка Dying Gasp - есть
• Рабочая температура окружающей среды - от -15 до +50 °С
• Температура хранения - от -40 до +70 °С

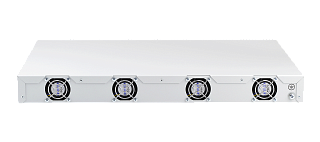

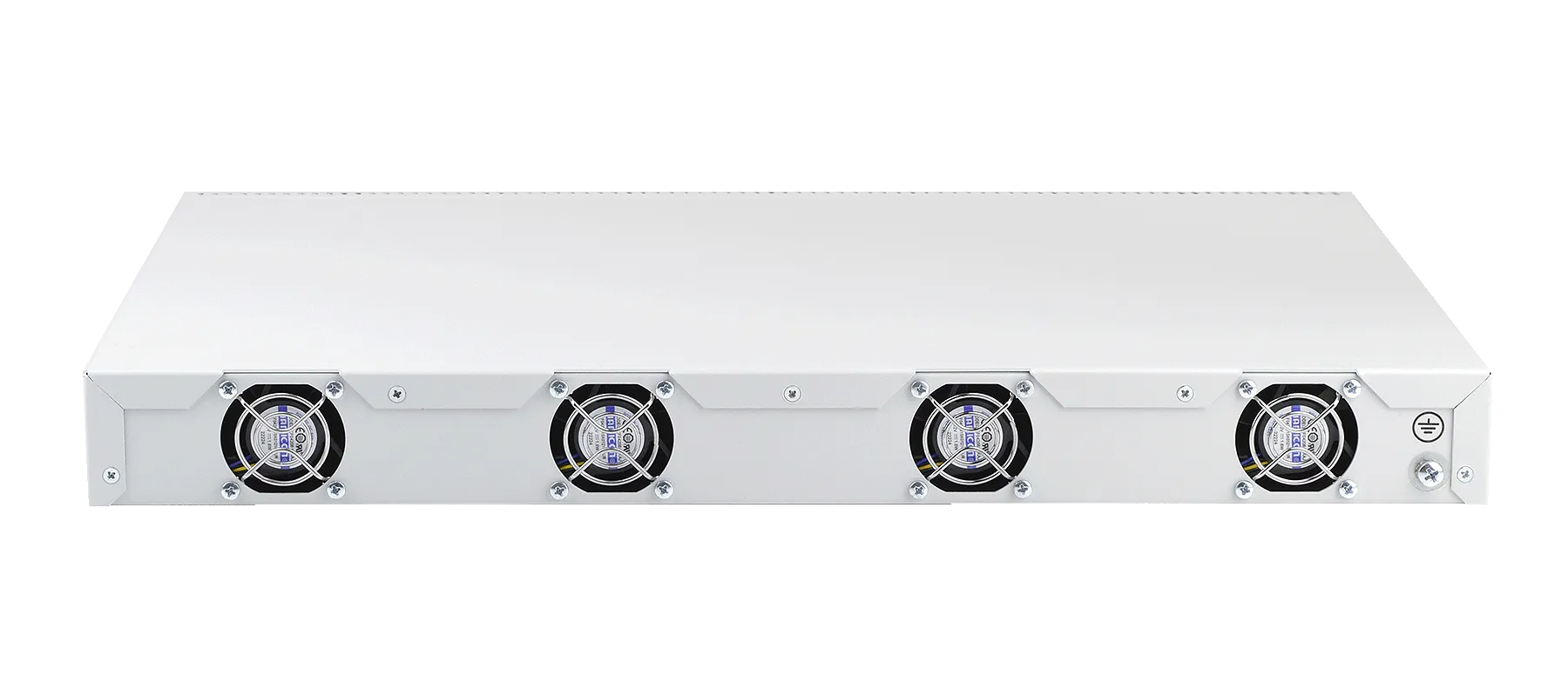

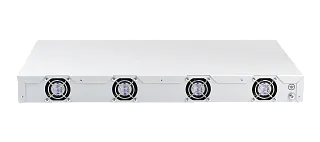

• Охлаждение - 4 вентилятора
• Рабочая влажность - не более 80 %
• Исполнение - 19", 1U
• Габариты (Ш × В × Г) - 430 × 44 × 243 мм
• Масса - 3,48 кг
