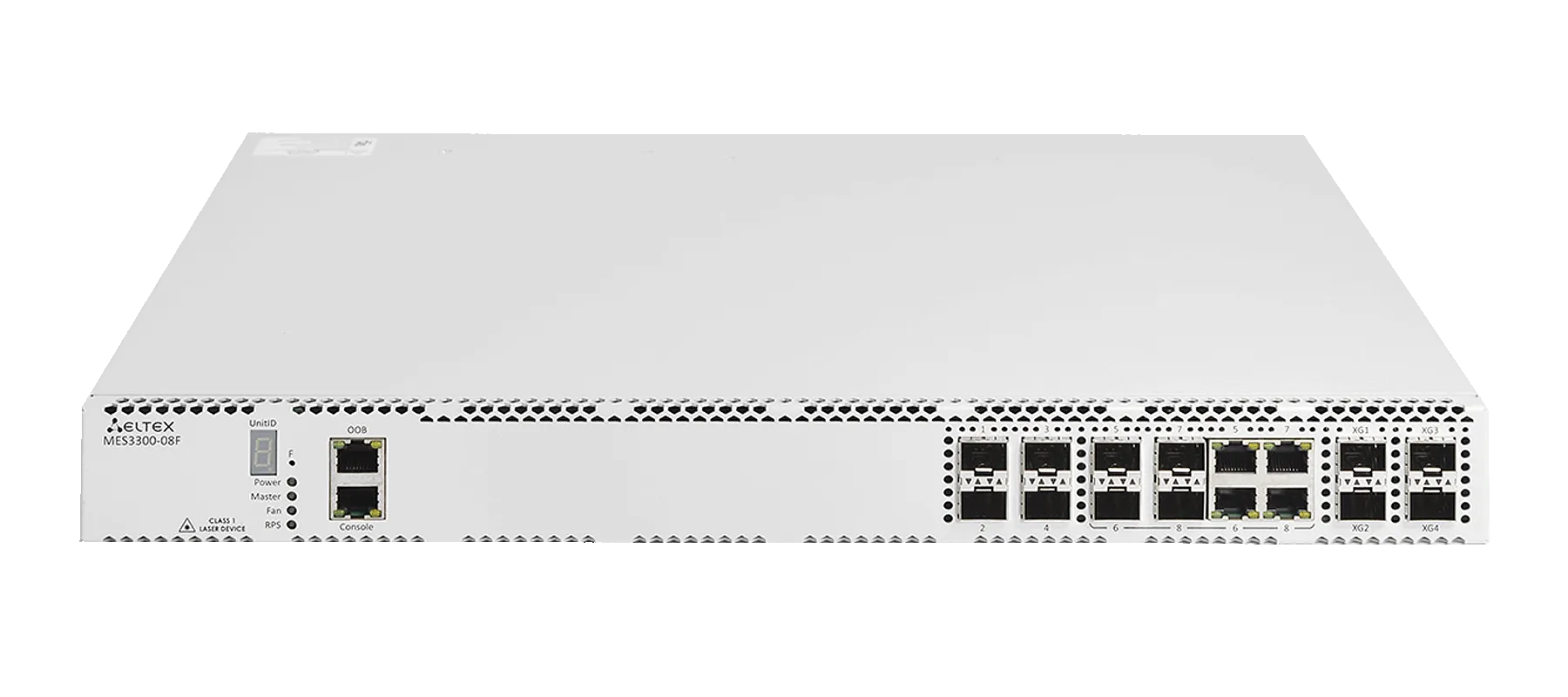

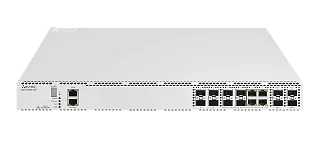

Интерфейсы
1000BASE-X/100BASE-FX (SFP) - 4
10/100/1000BASE-T/1000BASE-X/100BASE-FX Combo - 4
10GBASE-R (SFP+)/1000BASE-X (SFP) - 4
10/100/1000BASE-T (OOB) - 1
Консольный порт RS-232 (RJ-45) - 1
Производительность
Пропускная способность - 96 Гбит/с
Производительность на пакетах длиной 64 байта¹ - 71,4 MPPS
Объем буферной памяти - 1,5 Мбайт
Объем ОЗУ (DDR4) - 2 Гбайт
Объем ПЗУ (RAW NAND) - 512 Мбайт
Таблица MAC-адресов - 16384
Количество ARP-записей² - 4087
Таблица VLAN - 4094
Количество L2 Multicast-групп - 4092
Количество правил SQinQ - 1320 ingress, 1320 egress
Количество правил MAC ACL - 3000
Количество правил IPv4/IPv6 ACL - 2999/1500
Количество маршрутов L3 IPv4 Unicast³ - 13278
Количество маршрутов L3 IPv6 Unicast³ - 3316
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³ - 4087
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³ - 1642
Количество VRRP-маршрутизаторов - 255
Максимальный размер ECMP-групп - 5
Количество VRF - 16 (включая VRF по умолчанию)
Количество L3-интерфейсов - 2050
Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей для каждого порта
Размер Jumbo-фреймов - 10240 байт
Стекирование - 8 устройств
Функции интерфейсов
Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back Pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo Frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)
Стекирование
Функции при работе с МAC-адресами
Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Логирование событий MAC Flapping
Поддержка VLAN
Поддержка Voice VLAN
Поддержка 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP
Функции L2 Multicast
Поддержка профилей Multicast
Поддержка статических Mullticast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе хоста/порта
Поддержка Pim-Snooping
Поддержка функции IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR
Функции L2
Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
Поддержка PVSTP+
Поддержка RPVSTP+
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection
Поддержка ERPS (G.8032v2)
Поддержка Flex-link
Поддержка Private VLAN
Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
Статические IP-маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
Поддержка протокола BFD (для BGP)
Address Resolution Protocol (ARP)
Поддержка Proxy ARP
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
Балансировка нагрузки ECMP
Поддержка функции IP Unnumbered
Поддержка технологии VRF Lite
Функции Link Aggregation
Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)
Поддержка IPv6
Функциональность IPv6 Host
Совместное использование IPv4, IPv6
Сервисные функции
Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet
Функции обеспечения безопасности
Защита от несанкционированных DHCP-серверов (DHCP Snooping)
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
First Hop Security
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI
Основные функции качества обслуживания (QoS)
Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания 802.1p
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Управление полосой пропускания
Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
Три цвета маркировки
Назначение меток CoS/DSCP на основании ACL
Назначение меток VLAN на основании ACL
Настройка приоритетов 802.1p для VLAN управления
Перемаркировка DSCP to CoS, CoS to DSCP
Назначение меток 802.1p DSCP для протокола IGMP
ОАМ
802.3ah Ethernet Link OAM
802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
ACL (Списки управления доступом)
L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
ACL на основе:
Порта коммутатора
Приоритета 802.1p
VLAN ID
EtherType
DSCP
Типа протокола
Номера порта TCP/UDP
Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции управления
Загрузка и выгрузка конфигурационного файла по TFTP/SCP
Протокол SNMP
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (802.1ab) + LLDP MED
Управление доступом к коммутатору — уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Сервер SSH, сервер Telnet
Клиент SSH, клиент Telnet
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Option 82)
DHCP Option 12
Сервер DHCP
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)
Функции мониторинга
Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Поддержка мониторинга загрузки CPU по задачам и по типу трафика
Мониторинг оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM
Стандарты MIB/IETF
RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 1271, 1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP
RFC 854 Telnet
МЭК 61850
Физические характеристики

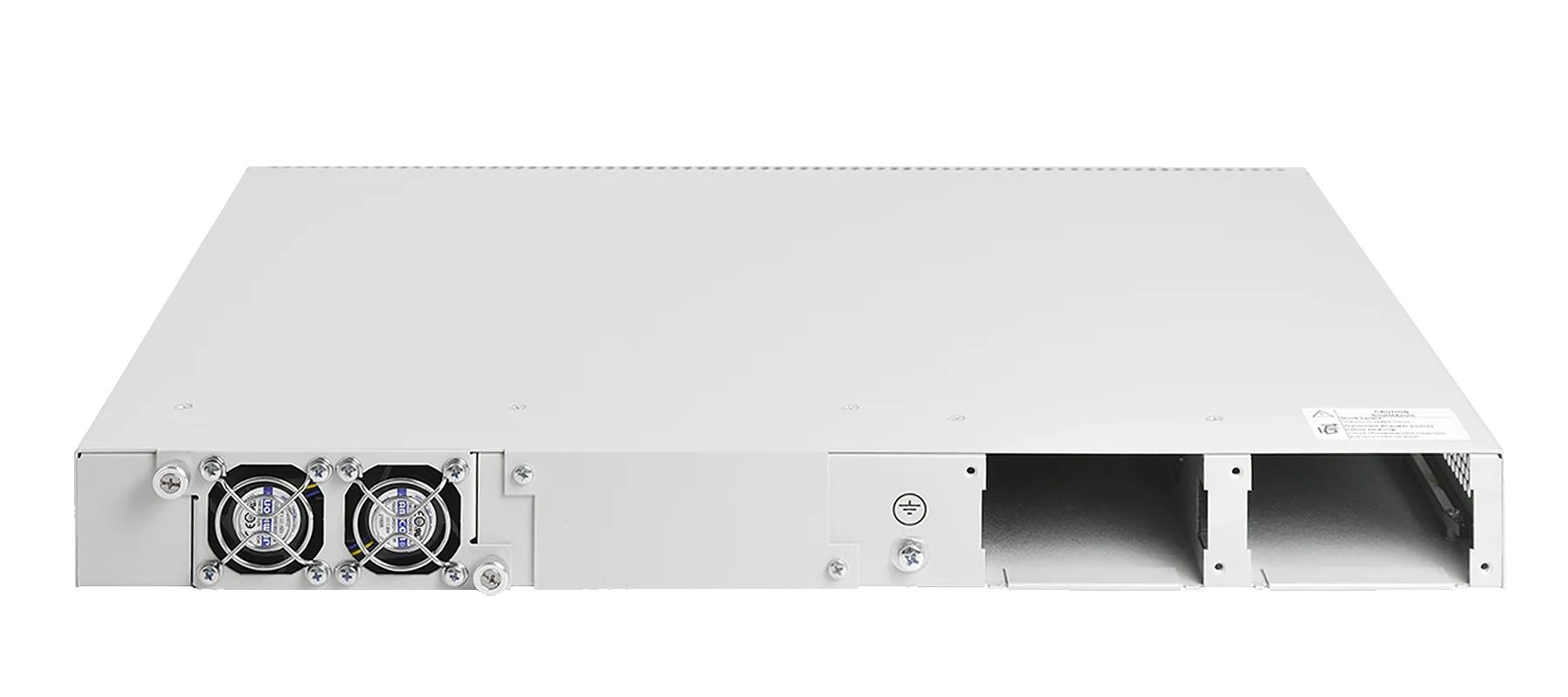

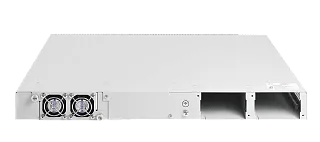

Питание:
100–240 В AC, 50–60 Гц;
36–72 В DC
Варианты питания:
один источник питания постоянного или переменного тока
два источника питания постоянного или переменного тока с возможностью горячей замены
Максимальная потребляемая мощность - 29 Вт
Тепловыделение - 29 Вт
Аппаратная поддержка Dying Gasp - нет
Рабочая температура окружающей среды от -10 до +45 °С
Температура хранения от -50 до +70 °С
Рабочая влажность - не более 80 %
Охлаждение - Front-to-Back, 2 вентилятора
Исполнение - 19", 1U
Габариты (Ш × В × Г) - 430 × 44 × 305 мм
Масса - 4,64 кг
1 Значения указаны для односторонней передачи
2Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
3 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
4 Поддержка протокола BGP предоставляется по лицензии
